WING este un difuzor arhitectural, liniar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul reprezintă atât o soluție de ventilație elegantă cât și practică.
WING se integrează complet în tavan și este recomandat pentru spații rezidențiale, săli de conferințe, birouri, săli de clasa etc.
Difuzorul reprezintă atât o soluție de ventilație elegantă cât și practică.
WING se integrează complet în tavan și este recomandat pentru spații rezidențiale, săli de conferințe, birouri, săli de clasa etc.
Cod Produs:
C9
Ai nevoie de ajutor?
0758072469
- Descriere
- Review-uri (0)

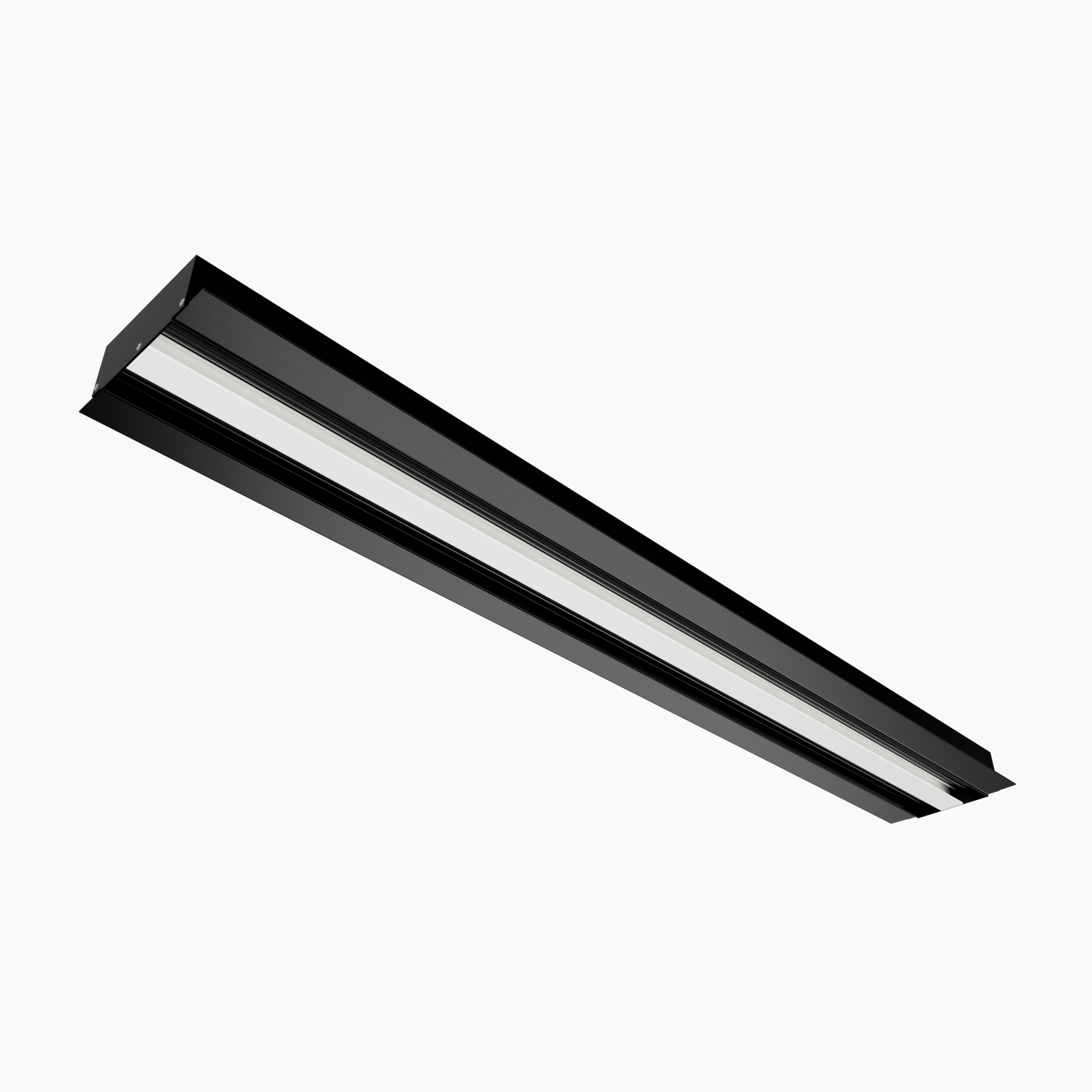

WING este un difuzor arhitectural, liniar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul reprezintă atât o soluție de ventilație elegantă cât și practică.
WING se integrează complet în tavan și este recomandat pentru spații rezidențiale, săli de conferințe, birouri, săli de clasa etc.
Difuzorul se execută cu 1 pană la 4 fante cu lățimea de 19 mm și este prevăzut cu lamele reglabile. Lamelele difuzorului permit reglarea debitului de aer.
Difuzoarele cu lungimi mari au lamelele segmentate la dimensiunea maximă de 1500 mm.
Pentru un aspect uniform al incintelor, difuzorul WING se poate utiliza și pentru evacuarea aerului.
Limite dimensionale lungime difuzor: minim 0.3m și maxim 3m.
În cazul difuzoarelor cu lungime > 3m execuția este modulară, iar produsul se livrează împreună cu piesele de îmbinare necesare.

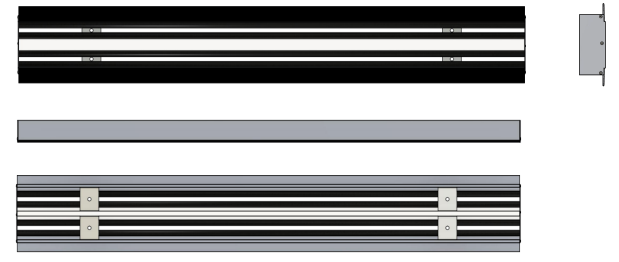

Schiţă tehnică :
Se pot realiza configurații perimetrale prin utilizarea unor secțiuni de colț (unghi 90ᵒ).

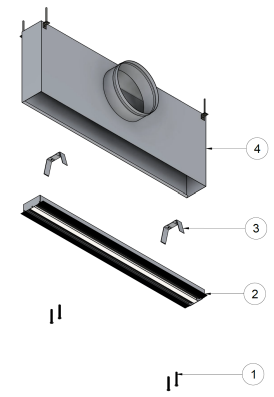

Specificaţii produs :
1 - Șurub fixare
2 - Difuzor WING
3 - Bracket (sistem de tip “U”)
4 - Plenum (opțional)

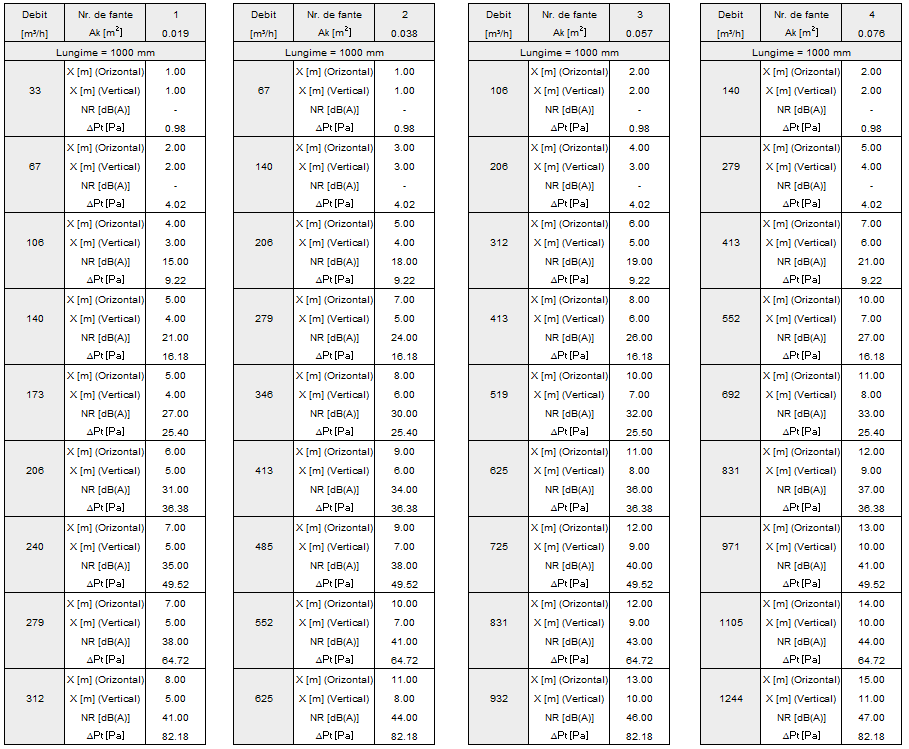

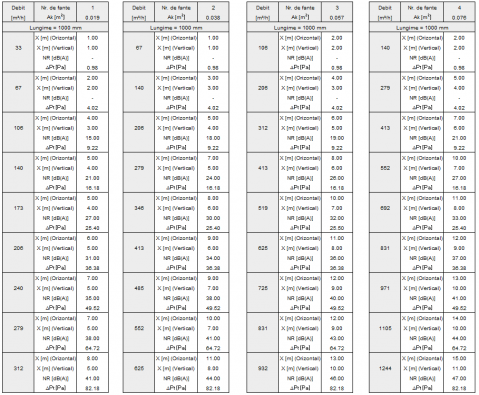

Parametri Functional :
Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.375m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat. Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de echilibrare a debitului de aer.

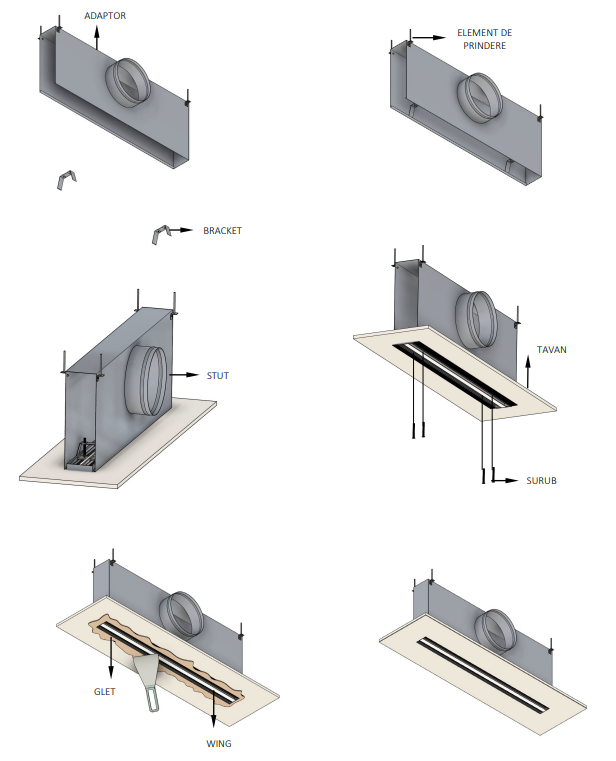

Montaj :
Difuzorul se montează în plafon fals continuu. Fixarea difuzorului de plenum se realizează prin intermediul sistemelor de montaj tip “U” (bracket), poziționate în interiorul plenumului și a șuruburilor.
După fixare, peste rama difuzorului se aplica adeziv de finisare (glet) și ulterior se aplică vopseaua lavabilă.
Montaj în plafon fals continuu
LINK :
Difuzor liniar WING - Fișa Tehnică
Aviz și Agrement Tehnic
Difuzorul reprezintă atât o soluție de ventilație elegantă cât și practică.
WING se integrează complet în tavan și este recomandat pentru spații rezidențiale, săli de conferințe, birouri, săli de clasa etc.
Difuzorul se execută cu 1 pană la 4 fante cu lățimea de 19 mm și este prevăzut cu lamele reglabile. Lamelele difuzorului permit reglarea debitului de aer.
Difuzoarele cu lungimi mari au lamelele segmentate la dimensiunea maximă de 1500 mm.
Pentru un aspect uniform al incintelor, difuzorul WING se poate utiliza și pentru evacuarea aerului.
Limite dimensionale lungime difuzor: minim 0.3m și maxim 3m.
În cazul difuzoarelor cu lungime > 3m execuția este modulară, iar produsul se livrează împreună cu piesele de îmbinare necesare.
Schiţă tehnică :
Se pot realiza configurații perimetrale prin utilizarea unor secțiuni de colț (unghi 90ᵒ).
Specificaţii produs :
1 - Șurub fixare
2 - Difuzor WING
3 - Bracket (sistem de tip “U”)
4 - Plenum (opțional)
Parametri Functional :
Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.375m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat. Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de echilibrare a debitului de aer.
Montaj :
Difuzorul se montează în plafon fals continuu. Fixarea difuzorului de plenum se realizează prin intermediul sistemelor de montaj tip “U” (bracket), poziționate în interiorul plenumului și a șuruburilor.
După fixare, peste rama difuzorului se aplica adeziv de finisare (glet) și ulterior se aplică vopseaua lavabilă.
Montaj în plafon fals continuu
LINK :
Difuzor liniar WING - Fișa Tehnică
Aviz și Agrement Tehnic
