Difuzor de aer DOTS - Ventilație cu Duze Orientabile pentru Spații Mari | Soluție de Răcire și Încălzire Arhitecturală

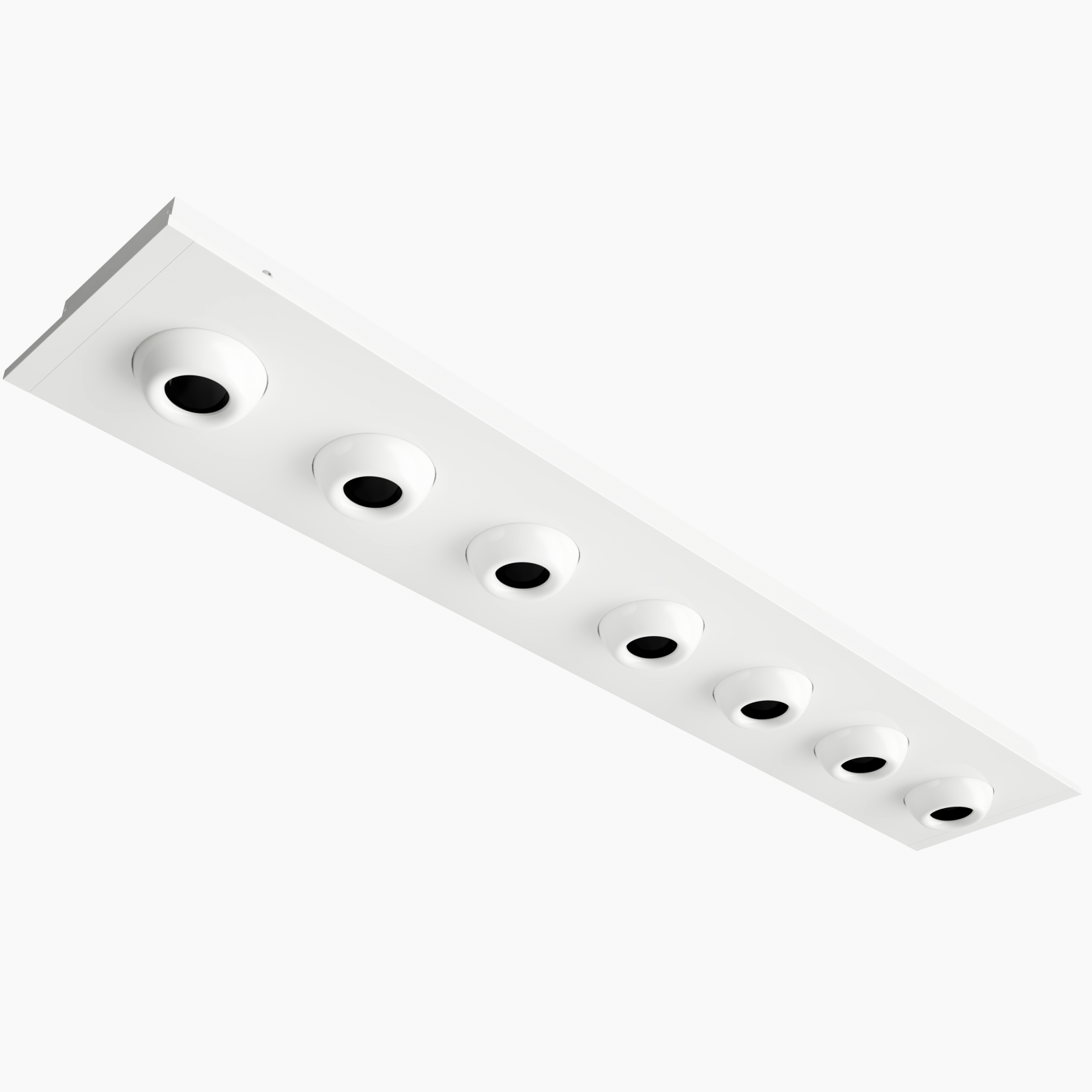

DOTS este un difuzor arhitectural cu duze orientabile individual, utilizat pentru refularea aerului .
Potrivit pentru încălzire sau răcire în spații cu distanțe mari între difuzor și zona ocupată, săli concerte, muzee etc.
DOTS se poate monta pe perete, tavan și tubulatură rectangulară.
Difuzorul este recomandat în diverse aplicații de ventilație pentru introducerea aerului.
Forma constructivă și designul sferic al duzelor oferă posibilitatea unui număr nelimitat de setări a direcției jetului de aer.
Direcția jetului de aer poate fi ajustată cu ușurință, manual, pentru a se potrivi anumitor condiții și spații.
Permite fluxuri mari de aer cu niveluri mici de zgomot.

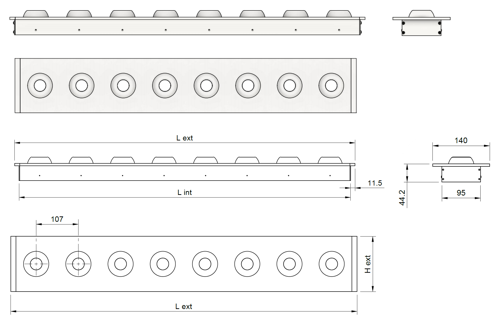

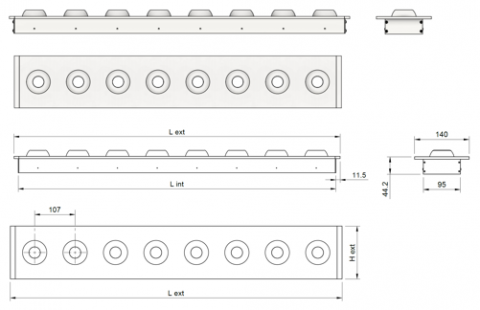

Schiţă tehnică :

Specificaţii produs :

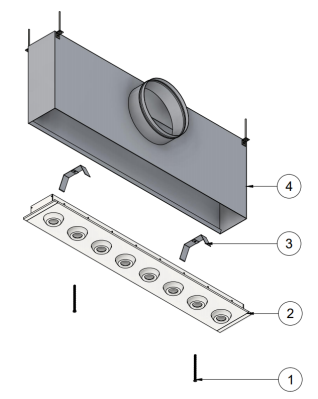

1 - Șurub fixare
2 - Difuzor DOTS
3 - Bracket (sistem de tip “U”)
4 - Plenum (opțional)

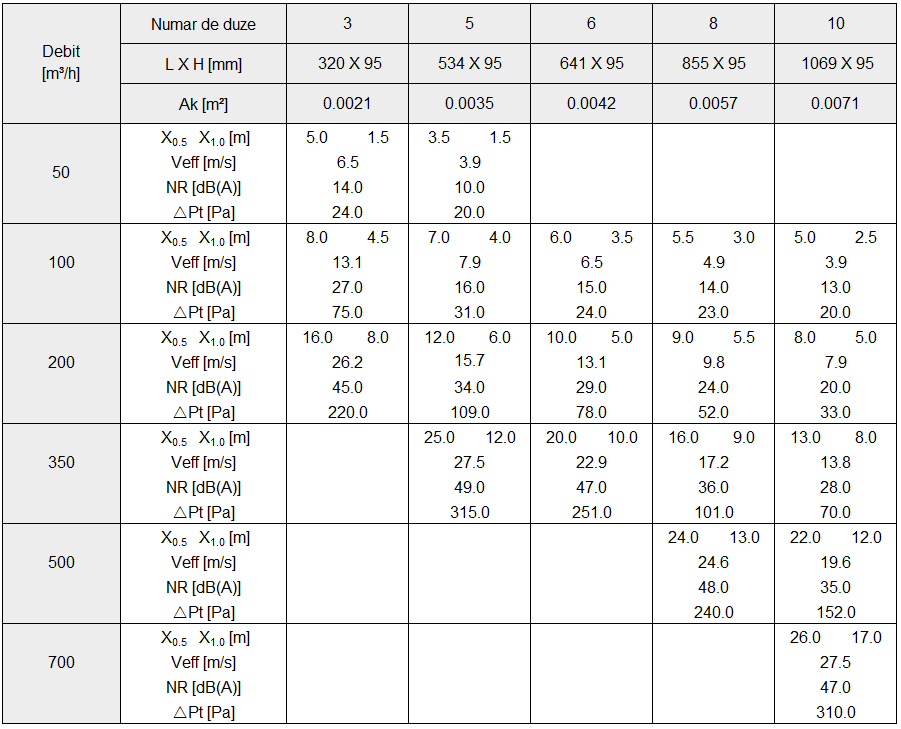

Legendă
Ak [m²] – Suprafața liberă
X0,5 [m] - Lungimea jetului de aer la viteza de 0,5 m/s
X1,0 [m] - Lungimea jetului de aer la viteza de 1 m/s
Veff [m/s] - Viteza aerului în difuzor
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Accesorii

Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală. Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu elemente suspendare (urechi).

La cerere, plenumul se poate izola la interior cu cauciuc elastomeric cu grosimea de 6 mm.

Clapetă perforată

Clapeta se montează pe ștuțul adaptorului și are rolul de echilibrare a debitului de aer.

Montaj :

Difuzorul se poate monta pe perete, în plafon sau pe tubulatură rectangulară.
Pentru montajul pe tavan, fixarea difuzorului de plenum se realizează prin intermediul sistemelor de fixare tip “U” (bracket), poziționate în interiorul plenumului și a șuruburilor.
Pentru montaj pe perete sau tubulatură rectangulară se pot utiliza șuruburi cu fixare în rama grilei. Găurile pentru șuruburi se realizează numai la cerere.

Montaj în plafon fals continuu

Fixare în perete/ tubulatură
