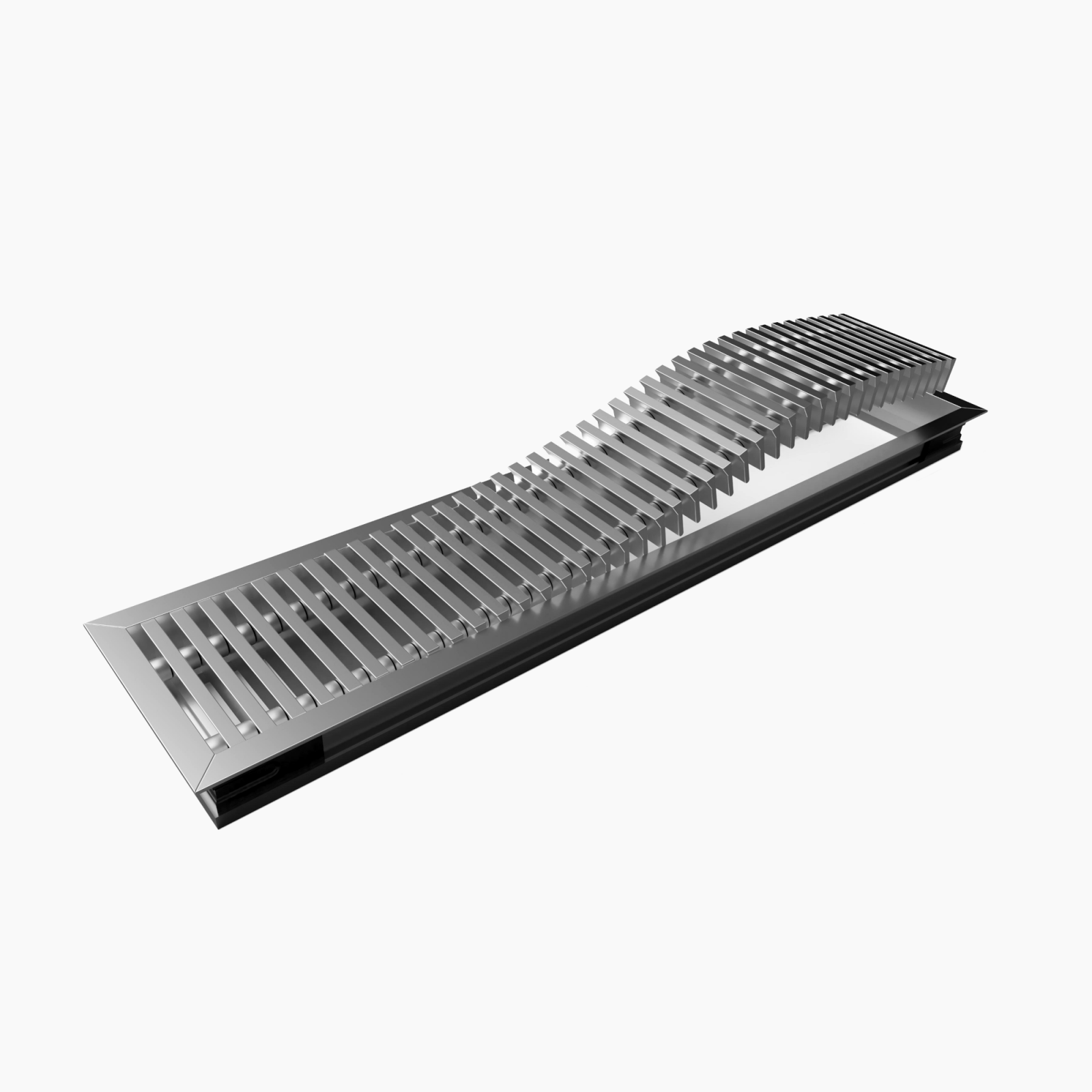

Grilă liniară de pardoseală WAVE – Ventilație eficientă și design modern

Grila liniară de pardoseală WAVE este utilizată pentru introducerea sau evacuarea aerului.
Poate fi folosită în diverse aplicații din sistemele de ventilație, exemplu convector de pardoseală.
Grila este compusă din cadru exterior și parte centrală lamelară.
Lamelele grilei sunt profilate la 15° și sunt perpendiculare pe lungime.
Zona lamelară este detașabilă permițând astfel accesul în spatele grilei și montajul facil.
Rama grilei este prevăzută cu flanșă și are rolul de a masca zona de contact dintre grilă și pardoseală.
Limite dimensionale: minim 200×75 mm, maxim 3100×350 mm.

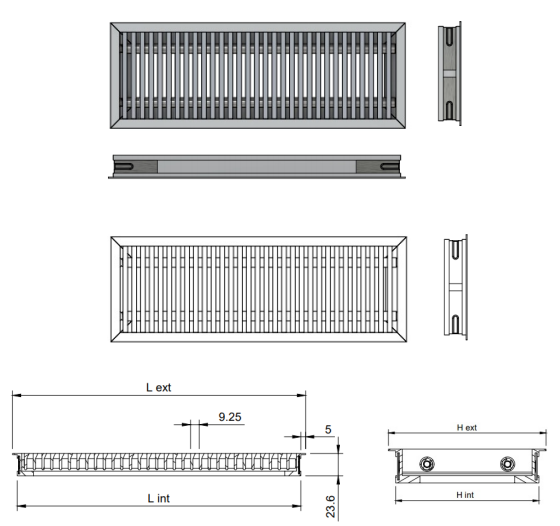

Schița tehnică :

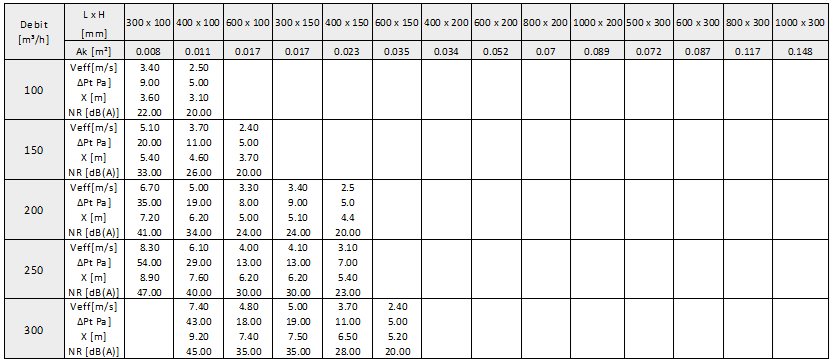

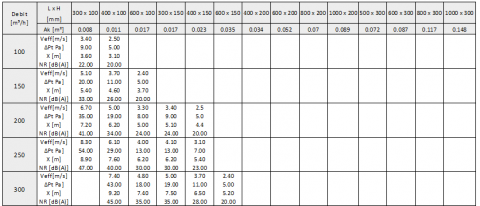

Legendă :
Ak [m²] - Suprafața liberă
Veff [m/s] - Viteza aerului în grilă
∆Pt [Pa] - Pierderea de presiune
X [m] - Lungimea jetului de aer la viteza 0.2 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

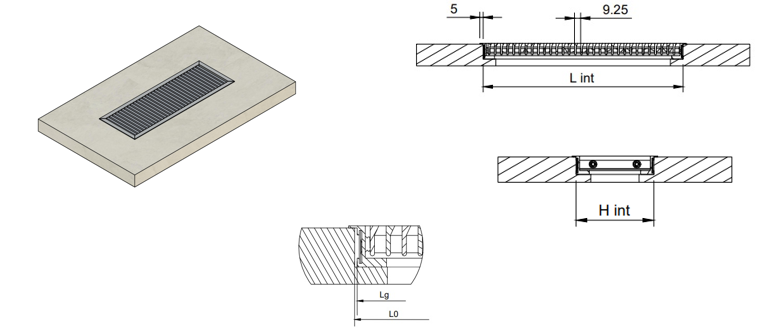

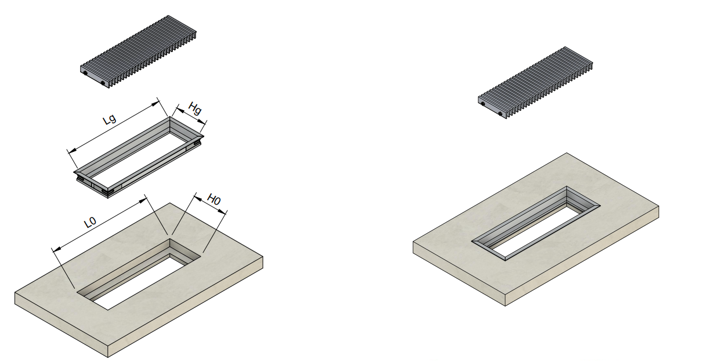

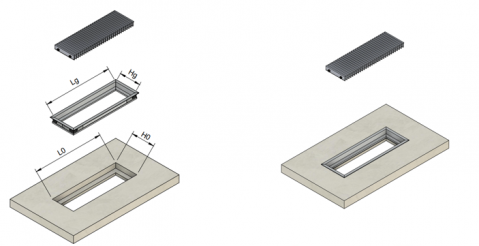

Montaj :
