Difuzor de aer LINES - Ventilație cu Duze Liniare Pivotante pentru Spații Generoase | Design Funcțional și Estetic

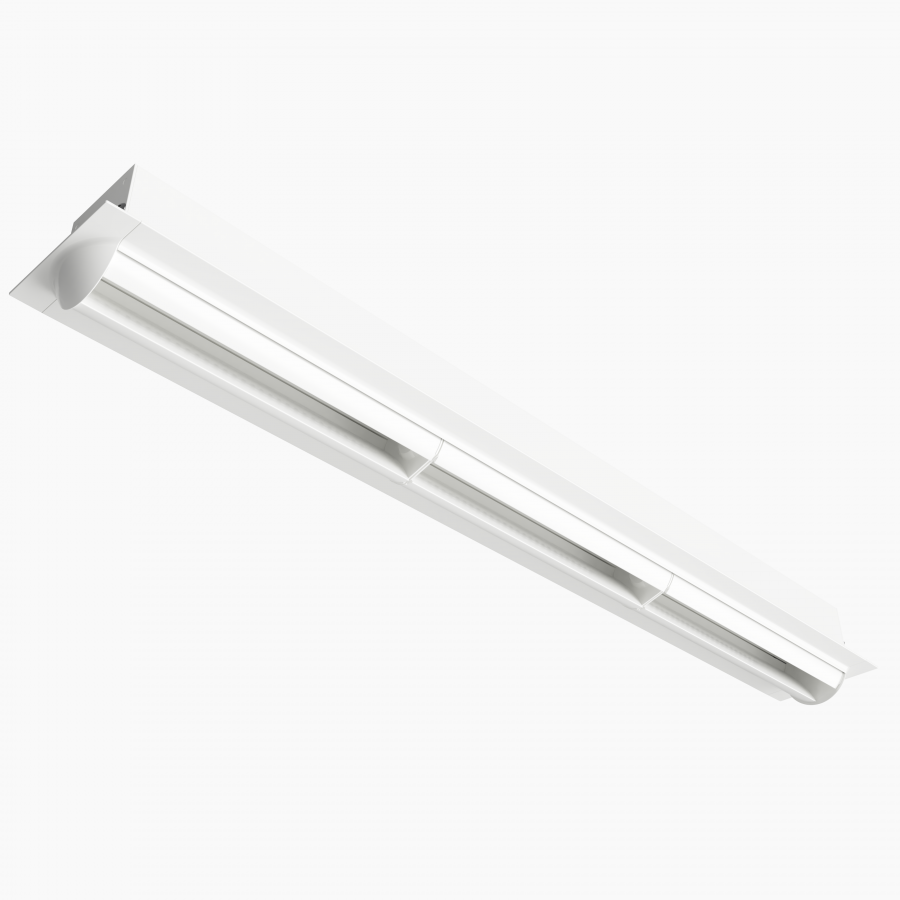

LINES este un difuzor arhitectural cu duze liniare pivotante, utilizat pentru introducerea aerului.
Produsul reprezintă o soluție de ventilație ideală pentru spații generoase fiind proiectat cu caracteristici esențiale atât din punct de vedere estetic, cât și funcțional.
Produsul reprezintă o soluție de ventilație ideală pentru spații generoase fiind proiectat cu caracteristici esențiale atât din punct de vedere estetic, cât și funcțional.
Cod Produs:
C7
Ai nevoie de ajutor?
0758072469
- Descriere
- Review-uri (0)
LINES este un difuzor arhitectural cu duze liniare pivotante, utilizat pentru introducerea aerului.
Produsul reprezintă o soluție de ventilație ideală pentru spații generoase fiind proiectat cu caracteristici esențiale atât din punct de vedere estetic, cât și funcțional.
Fluxul de aer este direcționat pe o distantă mare către zonele dorite.

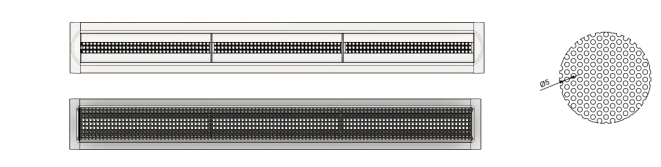

Difuzorul LINES se poate echipa, la cerere, cu tablă perforată montată pe racordul difuzorului (LINES-P).
Tabla perforată este vopsită în RAL9005 și are orificii circulare cu diametrul 5 mm.
LINES este disponibil cu lățimea fantei de 20 sau 35 mm.
Duzele au o mișcare de pivotare în intervalul ± 30ᵒ ceea ce facilitează orientarea jetului de aer în direcția dorită.
Designul duzelor permite introducerea jetului de aer cu lungime mare.
Limite dimensionale, lungime difuzor: minim 0.25m și maxim 1.25m.
Lungimea duzei liniare este 250 mm.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare și garnitură de etanșare.
Numărul de sisteme montaj este în funcție de lungimea produsului.

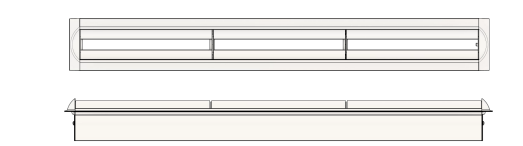

Schiţă tehnică :
LINES
LINES-P

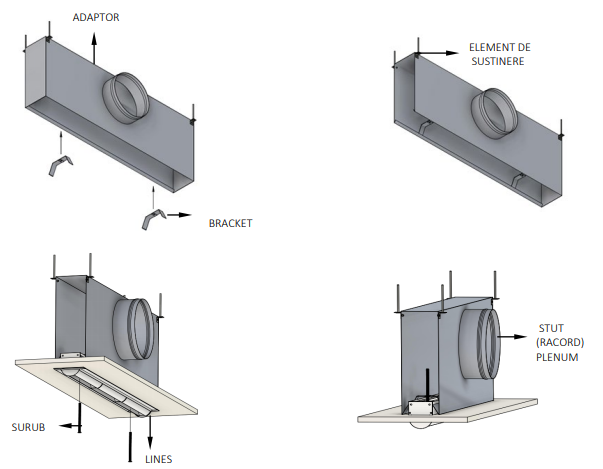

Specificaţii produs :
1- Șurub fixare
2- Difuzor LINES
3- Bracket (sistem de tip “U”)
4- Plenum (opțional)

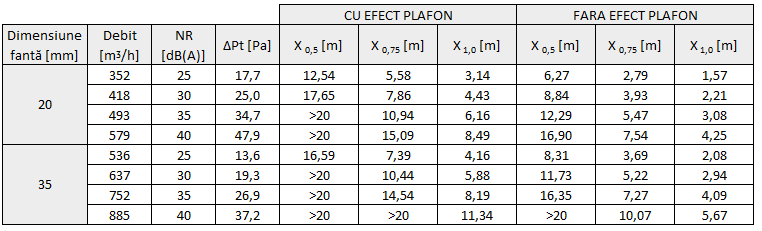

Notă: Debitele de mai sus sunt date pentru un difuzor cu lungimea de un metru liniar.
Legendă
NR [dB(A)] – Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] – Pierderea de presiune
X0,5 [m] – Lungimea jetului de aer la viteza 0,5 m/s
X0,75 [m] – Lungimea jetului de aer la viteza 0,75 m/s
X1,0 [m] – Lungimea jetului de aer la viteza 1,0 m/s
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatura circulară, cu conectare orizontală. Racordul plenumului este prevăzut cu canelură pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat.
La cerere plenumul poate fi dotat cu clapetă perforată.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și dotat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
MONTAJ:
Montaj în plafon fals continuu
Aviz și Agrement Tehnic
Produsul reprezintă o soluție de ventilație ideală pentru spații generoase fiind proiectat cu caracteristici esențiale atât din punct de vedere estetic, cât și funcțional.
Fluxul de aer este direcționat pe o distantă mare către zonele dorite.
Difuzorul LINES se poate echipa, la cerere, cu tablă perforată montată pe racordul difuzorului (LINES-P).
Tabla perforată este vopsită în RAL9005 și are orificii circulare cu diametrul 5 mm.
LINES este disponibil cu lățimea fantei de 20 sau 35 mm.
Duzele au o mișcare de pivotare în intervalul ± 30ᵒ ceea ce facilitează orientarea jetului de aer în direcția dorită.
Designul duzelor permite introducerea jetului de aer cu lungime mare.
Limite dimensionale, lungime difuzor: minim 0.25m și maxim 1.25m.
Lungimea duzei liniare este 250 mm.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare și garnitură de etanșare.
Numărul de sisteme montaj este în funcție de lungimea produsului.
Schiţă tehnică :
LINES
LINES-P
Specificaţii produs :
1- Șurub fixare
2- Difuzor LINES
3- Bracket (sistem de tip “U”)
4- Plenum (opțional)
Notă: Debitele de mai sus sunt date pentru un difuzor cu lungimea de un metru liniar.
Legendă
NR [dB(A)] – Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] – Pierderea de presiune
X0,5 [m] – Lungimea jetului de aer la viteza 0,5 m/s
X0,75 [m] – Lungimea jetului de aer la viteza 0,75 m/s
X1,0 [m] – Lungimea jetului de aer la viteza 1,0 m/s
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatura circulară, cu conectare orizontală. Racordul plenumului este prevăzut cu canelură pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat.
La cerere plenumul poate fi dotat cu clapetă perforată.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și dotat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
MONTAJ:
Montaj în plafon fals continuu
LINK :
Difuzor liniar LINES - Fișa TehnicăAviz și Agrement Tehnic
