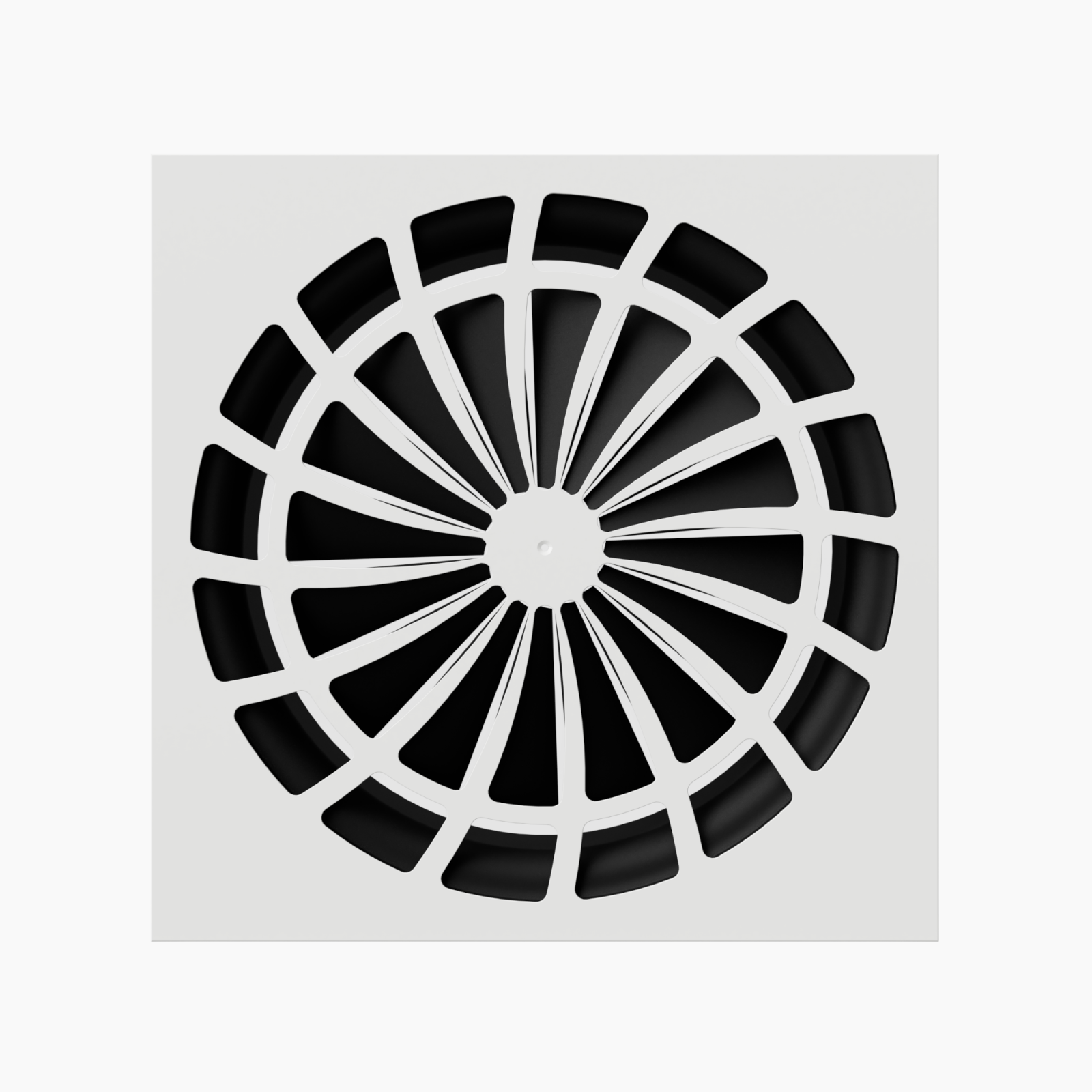

Difuzor Arhitectural HELIO 595 x 595mm – Difuzor Turbionar pentru Ventilație

HELIO este un difuzor arhitectural, pătrat, cu jet de aer turbionar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil și este destinat pentru spații cu înălțimea <4m.
Designul produsului determină un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm, iar racordul de conectare Ø470 mm.
Lamelele difuzorului sunt fixe și dispuse radial la nivelul plăcii frontale.
Pentru un aspect uniform al incintelor, difuzorul HELIO se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.

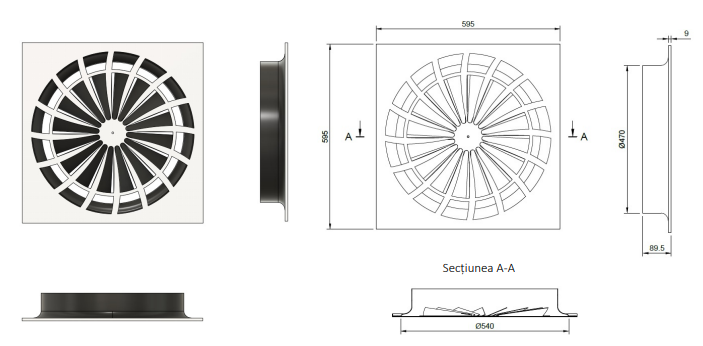

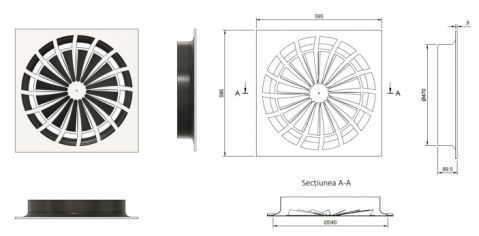

Schiţă tehnică :

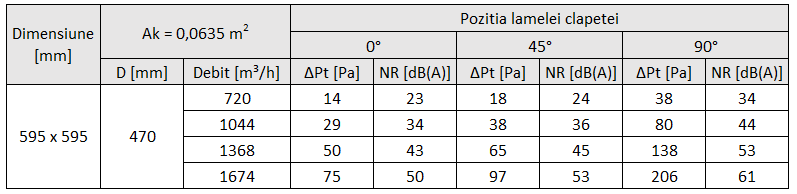

Specificaţii produs :

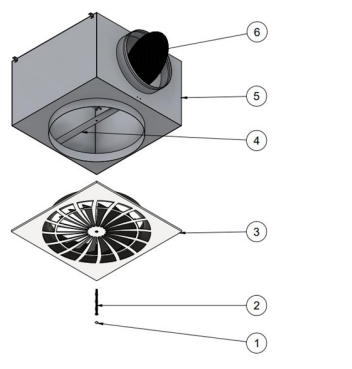

1 - Capac mascare
2 - Șurub fixare
3 - Difuzor HELIO
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)

Introducere aer - conectare orizontală

Introducere aer - conectare verticală

Legendă
Ak [m²] – Suprafața liberă
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
D [mm] – Diametrul racordului de conectare

Notă
Poziție lamelă 0° - clapetă deschisă
Poziție lamelă 45° - clapetă înclinată
Poziție lamelă 90° - clapetă închisă

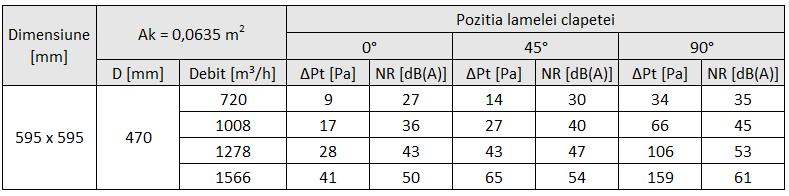

Valorile sunt furnizate pentru un difuzor prevăzut cu plenum, diametrul racordului 315mm.

Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.

La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.

Clapetă perforată

Clapeta se montează pe ștuțul adaptorului și are rolul de echilibrare a debitului de aer.

Montaj :
Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat. Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central fixat în traversa de montaj poziționată în interiorul adaptorului.
