Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [1]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/original/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-057850.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [1]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [2]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/original/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-520410.jpg "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [2]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [3]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/original/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-367573.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [3]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [4]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/original/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-925198.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [4]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [0]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/medium/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-057850.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [0]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [1]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/medium/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-520410.jpg "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [1]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [2]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/medium/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-367573.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [2]")
![Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [3]](https://gomagcdn.ro/domains2/smartbuy-shop.ro/files/product/medium/difuzor-aer-crack-difuzor-arhitectural-patrat-cu-jet-turbionar-ideal-pentru-spatii-4-2m-925198.png "Difuzor Aer CRACK 595×595 mm–Difuzor Arhitectural Pătrat cu Jet Turbionar, Ideal pentru Spații < 4.2m [3]")

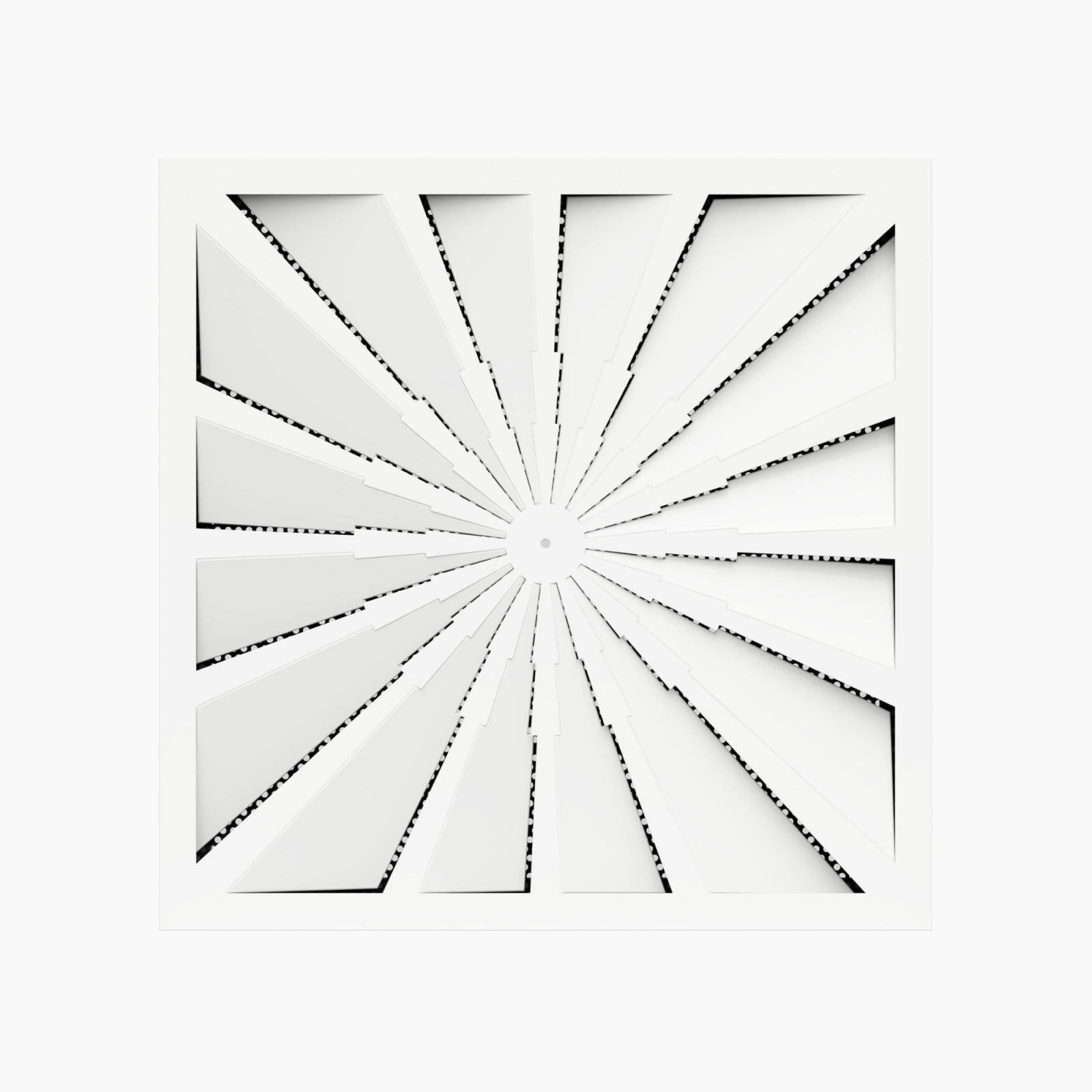

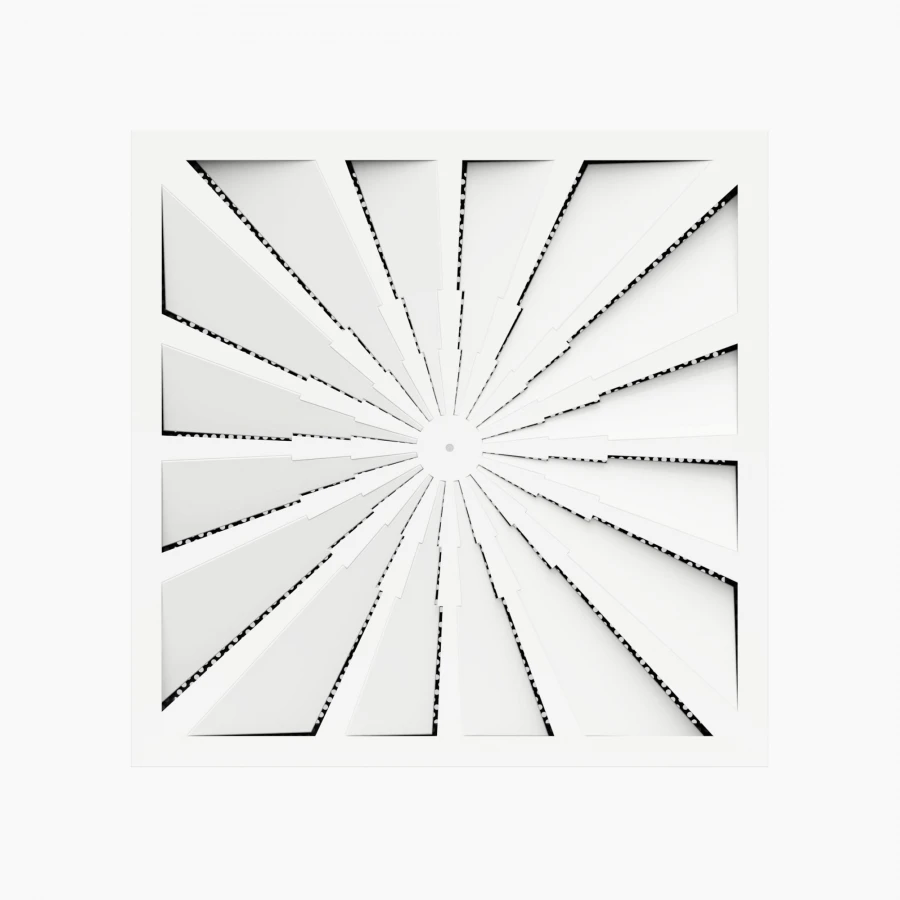

CRACK este un difuzor arhitectural, pătrat, cu jet de aer turbionar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil.
CRACK se utilizează în spații cu înălțimea < 4.2 m.
Designul produsului determina un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm.
Lamelele difuzorului sunt fixe, și dispuse radial la nivelul plăcii frontale.
Pentru un aspect uniform al incintelor, difuzorul CRACK se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil.
CRACK se utilizează în spații cu înălțimea < 4.2 m.
Designul produsului determina un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm.
Lamelele difuzorului sunt fixe, și dispuse radial la nivelul plăcii frontale.
Pentru un aspect uniform al incintelor, difuzorul CRACK se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.
Durata de livrare: 5-7 zile lucratoare
Cod Produs:
C10
Ai nevoie de ajutor?
0758072469
- Descriere
- Review-uri (0)
CRACK este un difuzor arhitectural, pătrat, cu jet de aer turbionar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil.
CRACK se utilizează în spații cu înălțimea < 4.2 m.
Designul produsului determina un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm.
Lamelele difuzorului sunt fixe, și dispuse radial la nivelul plăcii frontale.
Pentru un aspect uniform al incintelor, difuzorul CRACK se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.

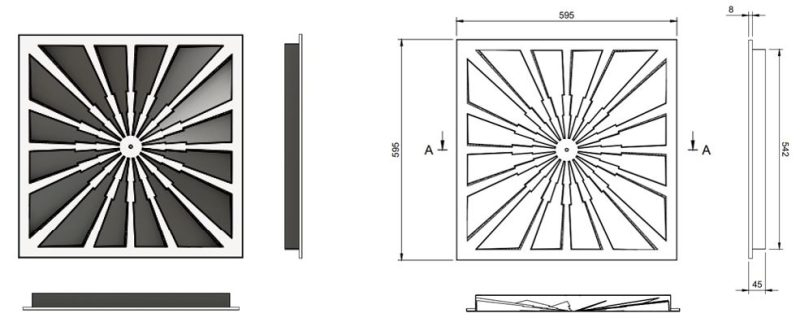

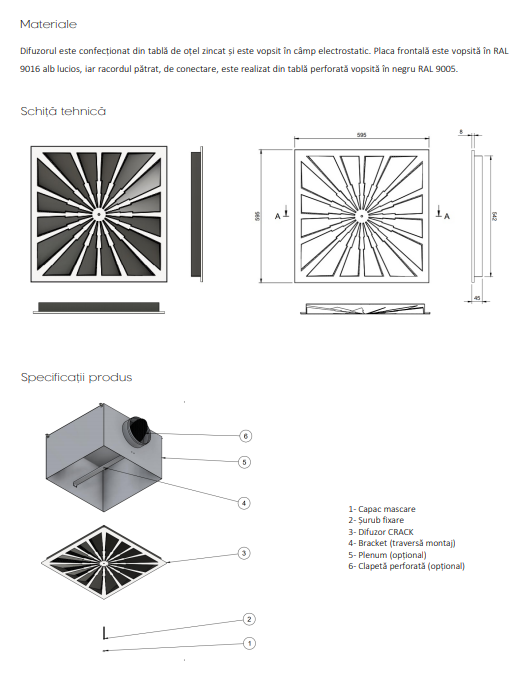

Schiţă tehnică :

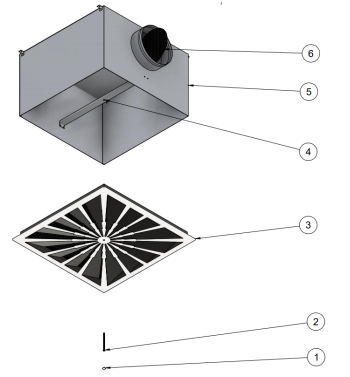

Specificaţii produs :
1- Capac mascare
2- Șurub fixare
3- Difuzor CRACK
4- Bracket (traversă montaj)
5- Plenum (opțional)
6- Clapetă perforată (opțional)

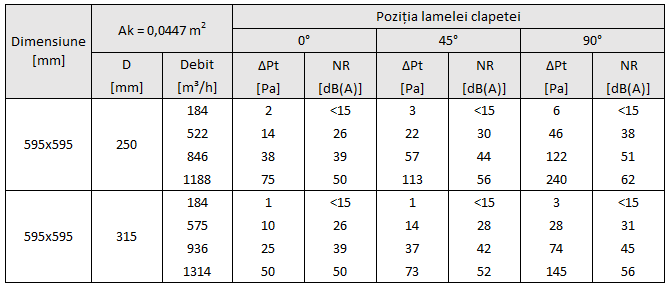

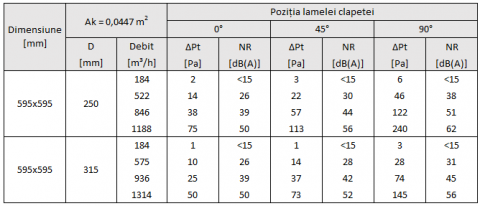

Legendă
Ak [m²] – Suprafața liberă
D [mm] – Diametrul racordului plenumului
NR [dB(A)] - Nivelul de zgomot fară atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Notă
Poziție lamelă 0° - clapetă deschisă
Poziție lamelă 45° - clapetă înclinată
Poziție lamelă 90° - clapetă închisă
Valorile sunt furnizate pentru un difuzor prevăzut cu plenum, conectare orizontală (laterală) la tubulatură.
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatura circulară, cu conexiune orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.

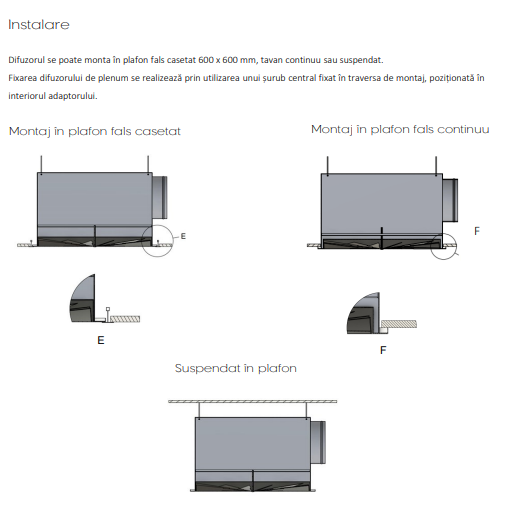

Montaj :
Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat.
Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central fixat în traversa de montaj, poziționată în interiorul adaptorului.
Montaj în plafon fals casetat
Montaj în plafon fals continuu
Suspendat în plafon
LINK :
Difuzor arhitectural CRACK - Fișa Tehnică
Aviz și Agrement Tehnic
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil.
CRACK se utilizează în spații cu înălțimea < 4.2 m.
Designul produsului determina un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm.
Lamelele difuzorului sunt fixe, și dispuse radial la nivelul plăcii frontale.
Pentru un aspect uniform al incintelor, difuzorul CRACK se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.
Schiţă tehnică :
Specificaţii produs :
1- Capac mascare
2- Șurub fixare
3- Difuzor CRACK
4- Bracket (traversă montaj)
5- Plenum (opțional)
6- Clapetă perforată (opțional)
Legendă
Ak [m²] – Suprafața liberă
D [mm] – Diametrul racordului plenumului
NR [dB(A)] - Nivelul de zgomot fară atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Notă
Poziție lamelă 0° - clapetă deschisă
Poziție lamelă 45° - clapetă înclinată
Poziție lamelă 90° - clapetă închisă
Valorile sunt furnizate pentru un difuzor prevăzut cu plenum, conectare orizontală (laterală) la tubulatură.
Accesorii :
Difuzorul poate fi livrat cu plenum de racordare la tubulatura circulară, cu conexiune orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
Montaj :
Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat.
Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central fixat în traversa de montaj, poziționată în interiorul adaptorului.
Montaj în plafon fals casetat
Montaj în plafon fals continuu
Suspendat în plafon
LINK :
Difuzor arhitectural CRACK - Fișa Tehnică
Aviz și Agrement Tehnic
