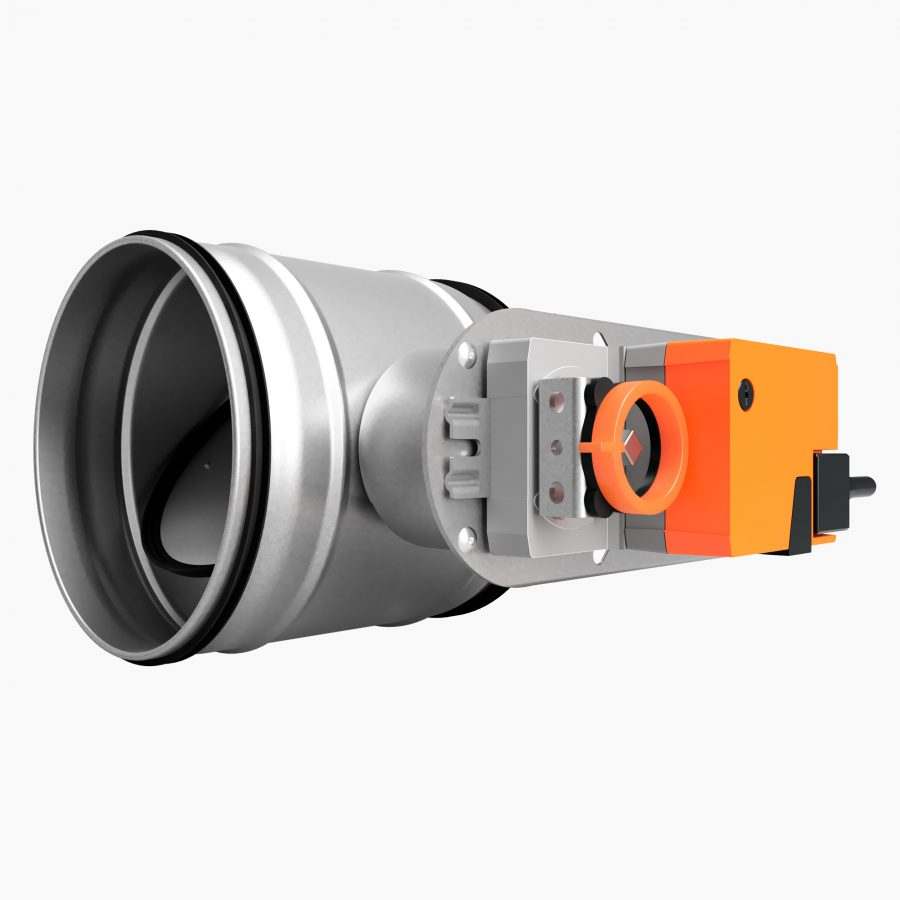

RD-S Clapetă Circulară cu Acționare Electrică - Reglaj Debit Aer și Garnitură Etanșare

RD-S este o clapetă circulară de reglaj prevăzută cu garnitură de etanșare și mecanism pentru acționare electrică.
Clapeta circulară este utilizată pentru reglarea debitului de aer pe ramurile instalațiilor de ventilație și climatizare.
Clapeta este prevăzută cu lamelă interioară, garnitură de etanșare și mecanism pentru conectarea servomotorului.
Pentru o etanșare bună clapeta este echipată cu garnitură din cauciuc la ambele capete și pe lamela interioară.
Atunci când presiunea aerului depășește 2000Pa închiderea clapetei poate fi deviata cu pana la 2cm.
Pentru instalațiile exterioare servomotorul trebuie protejat de lumina UV și de intemperii.
Servomotorul montat pe clapetă permite aplicarea de izolație cu grosimea de pană la 50 mm.
Gamă dimensională: Ø100, Ø125, Ø160, Ø200, Ø250, Ø315, Ø355, Ø400, Ø450, Ø500, Ø560, Ø630.

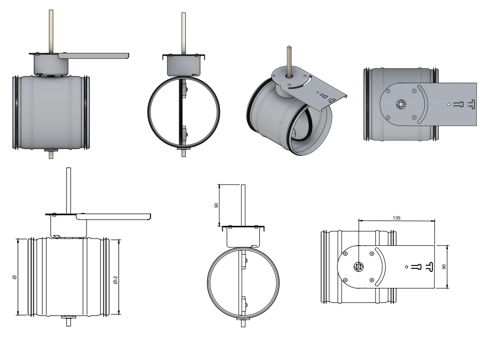

Schiţă tehnică

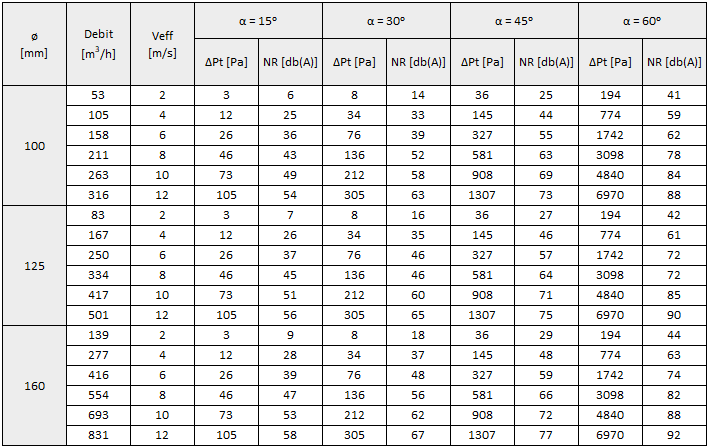

Legendă
Veff [m/s] – Viteza aerului prin clapetă
α [◦] – Unghiul de deschidere al clapetei
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Servomotor Belimo

Produsul se poate livra cu servomotor Belimo. Servomotorul este selectat în funcție de dimensiunea clapetei, tensiunea de alimentare, funcție de siguranță și de alte detalii tehnice menționate în proiect.

Documentație

• Clapetă reglaj acţionare electrică RD-S - Fișa Tehnică
• Aviz și Agrement Tehnic
