RCD Anemostat Circular cu Inelte Concentrice - Reglaj Debit Aer

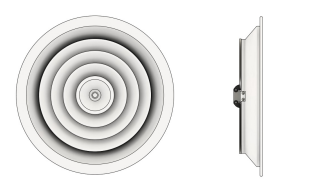

RCD este un anemostat circular cu inele concentrice utilizat pentru introducerea sau evacuarea aerului.
Anemostatul circular este utilizat în instalații cu debit de aer constant sau variabil și poate fi folosit atât pentru introducere cât și pentru evacuare aer.
Anemostatul are construcție conică, miez central amovibil și este echipat cu registru de reglaj debit cu lamele tip fluture.
Anemostatul se livrează cu sistem de fixare tip bracket.
Gamă dimensională: Ø150, Ø200, Ø250, Ø300, Ø350.

Schiţă tehnică

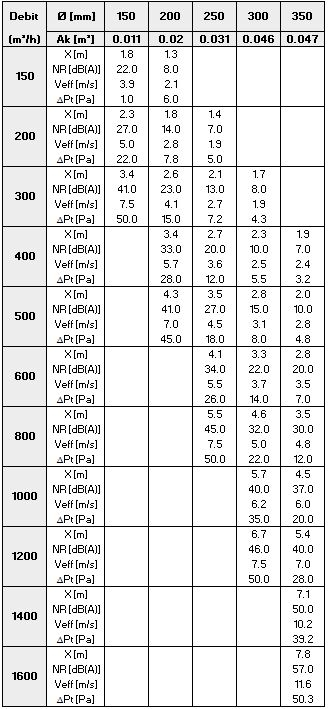

Specificaţii produs




1 - Anemostat circular RCD
2 - Plenum (la cerere)


Legendă
Ak [m2] - Suprafața liberă
X[m] - Lungimea jetului de aer la viteza 0.25m/s
NR [db(A)] - Nivel de zgomot fără atenuarea camerei
Veff[m/s] - Viteza aerului în anemostat
∆Pt [Pa] - Pierderea de presiune

Anemostatul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
La cerere, produsul se poate livra și cu conexiune (CR) pentru tubulatură flexibilă.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.


La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.


Conexiune (CR) pentru tubulatură flexibilă

CR se realizează din tablă de oțel zincat și se folosește ca element de legătură între anemostatul circular și tubulatura flexibilă.

Anemostatul se montează în plafon fals, la capăt de tubulatură sau suspendat.

Instalare în tub rigid



Instalare în tub flexibil

Pentru instalare în tubulatură flexibilă este recomandată utilizarea unei conexiuni (CR) între anemostatul circular și tubulatură. Elementul de conexiune se comandă separat.


Suspendat în plafon
