Grilă de Aspirație din Aluminiu cu Trapă de Acces și Filtru G4 - Model SD-D

Modelul SD-D este o grilă de ventilație de înaltă performanță cu simplă deflexie, special proiectată pentru evacuarea aerului din spații interioare și recircularea acestuia. Acest produs aduce o valoare adăugată majoră rețelelor HVAC prin integrarea unei uși de vizitare batante și a unui panou de filtrare, facilitând inspecția periodică și întreținerea componentelor ascunse în structurile clădirii. Se pretează excelent pentru montajul vertical pe perete sau orizontal în tavan fals continuu sau casetat.

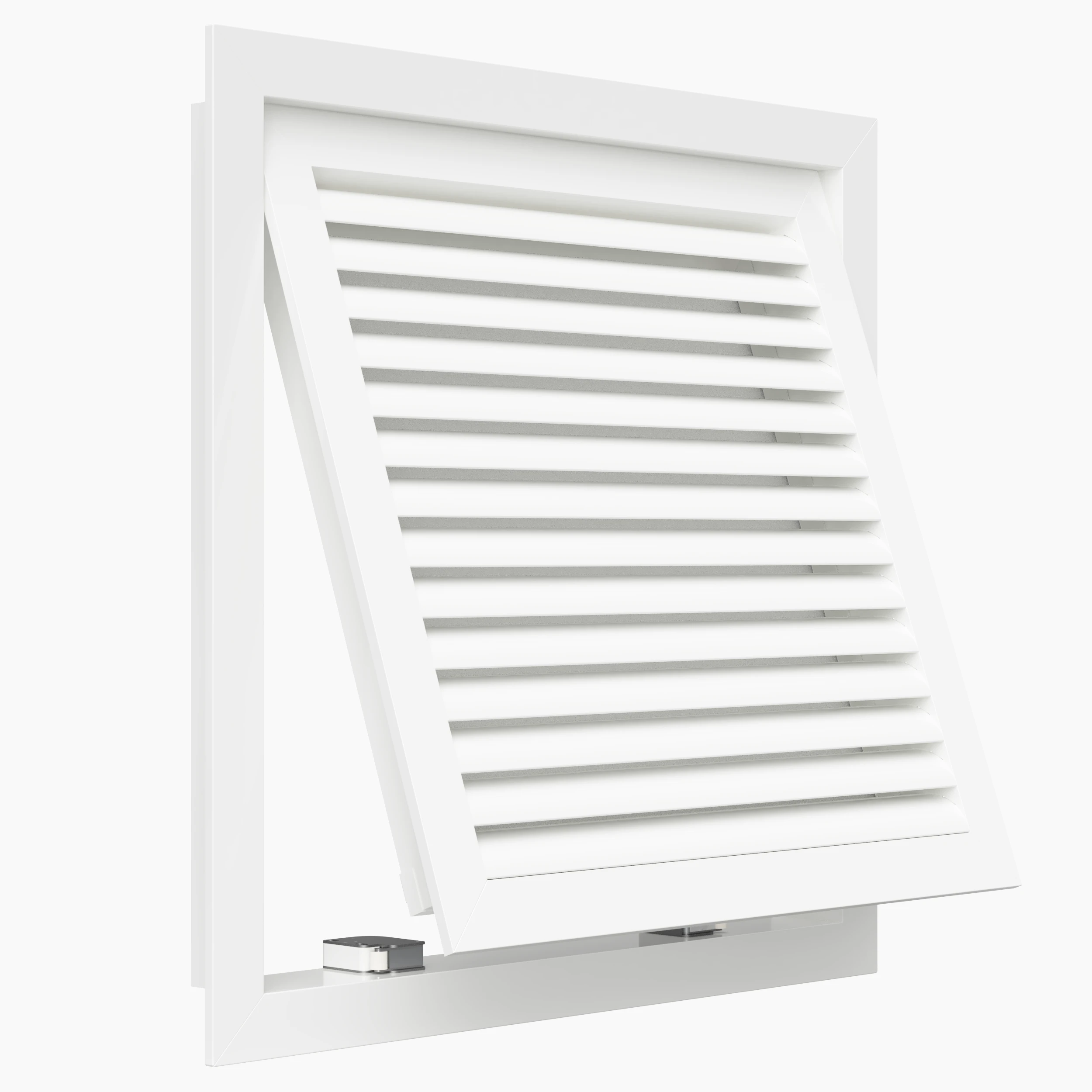

Imagine de prezentare: Grilă cu ușiță batantă de acces SD-D în poziție deschisă

Sistem de deschidere tip "Click" și lamele fixe la 45°

Designul grilei SD-D oferă un echilibru perfect între cerințele tehnice de debit, mascarea canalului și accesul facil pentru mentență:

• Deschidere prin apăsare: Grila folosește un mecanism de blocare de tip "click". Printr-o simplă apăsare manuală ușoară pe miezul lamelar, ușa se deschide pivotând pe balamale, oferind acces instantaneu în spatele grilei, fără a fi necesară demontarea ramei exterioare sau utilizarea unor unelte speciale.
• Lamele oarbe la 45°: Miezul grilei conține lamele fixe paralele cu lungimea ("L"), poziționate strategic la o înclinație de 45°. Această configurație geometrică blochează vizibilitatea directă spre interiorul plenumului sau cutiei tehnice din spate, asigurând un aspect vizual extrem de ordonat.
• Filtrare standard G4: Grila se livrează dotată cu un filtru de aer de clasa G4, conceput pentru a opri praful, scamele și particulele grosiere din aerul extras, protejând conductele și centralele de tratare a aerului.

Specificații Tehnice și Finisaje

• Materiale premium: Rama exterioară decorativă și rama ușii batante sunt confecționate integral din profile din aluminiu extrudat de mare densitate.
• Finisaj de Înaltă Calitate: Vopsire standard în câmp electrostatic în nuanța rezistentă RAL 9016 alb lucios.
• Opțiuni cromatice: La cerere, produsul se poate finisa în orice alt cod din paletarul complet RAL sau se poate livra din profile de aluminiu anodizat (eloxat) natur, oferind o integrare optimă în designul interior.
• Rama curată (fără șuruburi vizibile): În mod standard, grila se confecționează fără găuri mecanice pe rama vizibilă. Opțional, pentru fixări specifice în perete, se pot solicita găuri de prindere mecanică pe rama vizibilă a grilei.

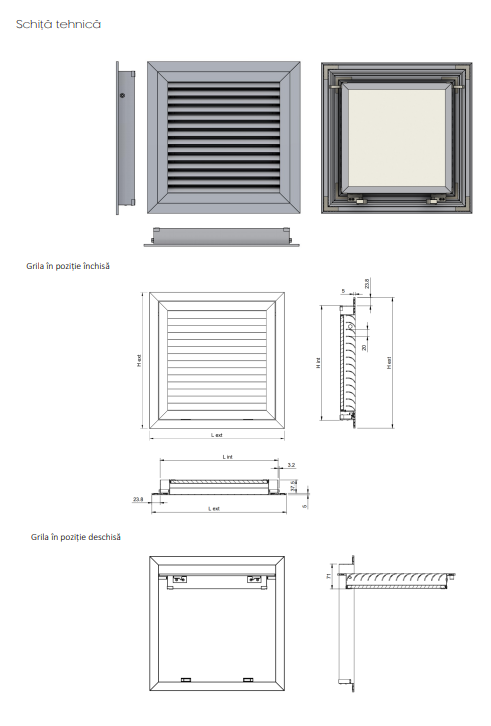

Schiță tehnică: Cotele secțiunilor (adâncime 37.5 mm, grosime flanșă 5 mm) în poziție închisă și deschisă

Modalități de Instalare și Ghid de Montaj

Grila batantă SD-D este compatibilă cu majoritatea structurilor de tavan sau perete intâlnite în construcțiile moderne:

• Montaj pe perete sau tavan fals continuu (Gips-carton): Grila se introduce în decupajul realizat pe dimensiunile nominale de gol și se fixează rigid din interiorul ramei sau prin găurile frontale opționale. Datorită ușii basculante, fixările din spatele ramei pot fi realizate discret și rapid.
• Montaj în tavan fals casetat: Pentru dimensiunea potrivită cu structurile tip raster de 600x600 mm, grila se plasează pur și simplu pe profilele metalice suspendate în format "T", așezându-se gravitațional fără sisteme de strângere adiționale.

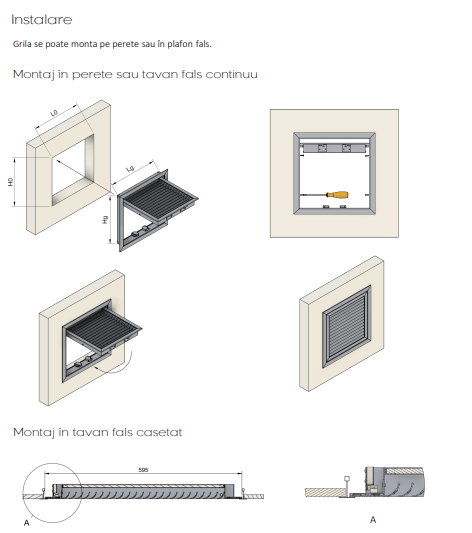

Ghid vizual: Fixarea mecanică și unghiul de deschidere al ușii pentru schimbarea filtrului

Accesorii Opționale Disponibile

• Plenum de racordare (Adaptor): Cutie realizată din tablă zincată calitativă Z140 ce permite cuplarea grilei rectangulare la tubulaturile de ventilație circulare. Dispune de urechi pentru suspendare și canelură pe racord. Se poate alege neizolată (AN) sau izolată anticondens/fonic cu cauciuc elastomeric de 6 mm grosime (AIZ), în versiuni cu ieșire laterală (orizontală) sau pe spatele cutiei (verticală).
• Filtru de aer lavabil (FL-R): La cerere, în locul filtrului standard G4 se poate opta pentru un filtru de aer complet lavabil echipat cu ramă solidă din aluminiu, menit să reducă costurile de mentență pe termen lung prin curățare repetată.

Ghid pentru Lansarea Comenzii

Pentru o achiziție corectă, vă rugăm să specificați opțiunile dorite conform structurii de mai jos:

• Model: SD-D (Grilă de aspirație cu ușă de acces și filtru).
• Dimensiuni nominale (L x Hint): Specificați golul de instalare din perete sau tavan în mm.
• Accesorii dedicate: FL-R (Filtru lavabil din aluminiu) / AIZ (Plenum izolat) / AN (Plenum neizolat) / Fără accesorii (include doar filtrul standard G4).
• Găuri montaj: Fără găuri frontale (standard, ramă oarbă) / Cu găuri zencuite solicitate pe rama vizibilă.
• Finisaj/Culoare: RAL 9016 (Alb standard) / Cod RAL personalizat / EL (Aluminiu eloxat natur).
