Difuzor Arhitectural Pătrat 595x595mm cu Perforații Circulare - Model ECHO

Difuzor Arhitectural Pătrat cu Perforații Circulare - Model ECHO

Modelul ECHO este un difuzor arhitectural de tavan de înaltă performanță, echipat cu o placă frontală deosebită, prevăzută cu orificii circulare decorative. Acest difuzor este special conceput pentru introducerea sau evacuarea aerului în instalațiile cu debit de aer constant sau variabil. Este recomandat pentru spații cu o înălțime liberă cuprinsă între 2.7 și 4 metri, remarcându-se printr-un design minimalist deosebit și un nivel ridicat al ratei de inducție a aerului în încăpere.

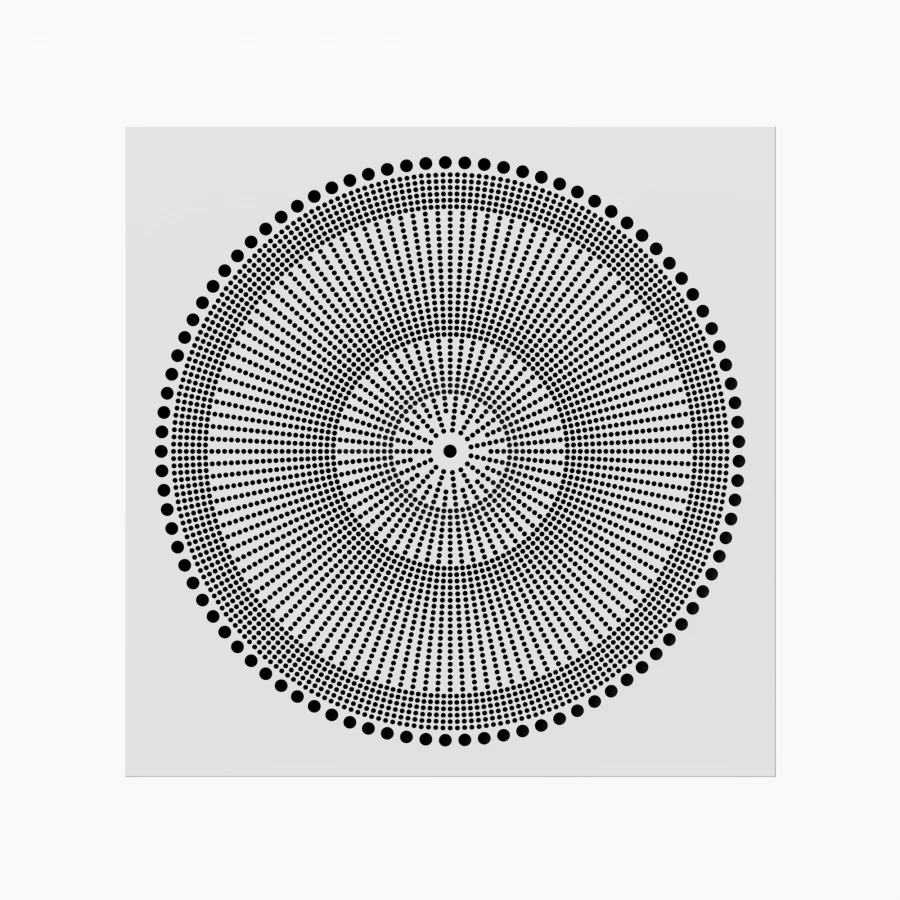

Imagine de prezentare: Placă decorativă perforată model ECHO

Simetrie perfectă și inducție accelerată

Difuzorul ECHO combină exigențele estetice ale arhitecturii moderne cu proprietăți aerodinamice avansate:

• Design uniform: Poate fi utilizat în mod egal atât pentru refulare, cât și pentru extracție, permițând păstrarea aceluiași aspect vizual elegant pe toată suprafața tavanului.
• Rată mare de inducție: Configurația și dispunerea circulară a orificiilor determină o amestecare rapidă și eficientă a aerului proaspăt cu cel din încăpere, prevenind curenții reci direcți.
• Fixare invizibilă: Elementele de prindere mecanică sunt complet ascunse în spatele plăcii, oferind o suprafață perfect plană și curată.

Specificații Tehnice și Materiale

• Material robust: Corpul difuzorului este confecționat integral din tablă de oțel zincat durabilă, asigurând stabilitate pe poziție și durabilitate lungă în timp.
• Finisaj bicolor de contrast: Placa frontală decorativă este vopsită în câmp electrostatic în nuanța premium RAL 9016 alb lucios, iar gâtul/racordul circular din spate este finisat în nuanța RAL 9005 negru.
• Finisaje opționale: La cerere, placa frontală perforată poate fi vopsită în orice alt cod de culoare din paletarul complet RAL pentru o personalizare totală.
• Dimensiuni geometrice fixe: Placa are o dimensiune exterioară de 595 x 595 mm, fiind adaptată ideal pentru structurile de tavan casetat, iar gulerul de racordare din spate are diametrul nominal de Ø250 mm.
• Kit complet de livrare inclus: Produsul se livrează standard cu o traversă de montaj (bracket), șurub central de fixare mecanică, capac alb de mascare estetică pentru șurub și garnitură de etanșare.

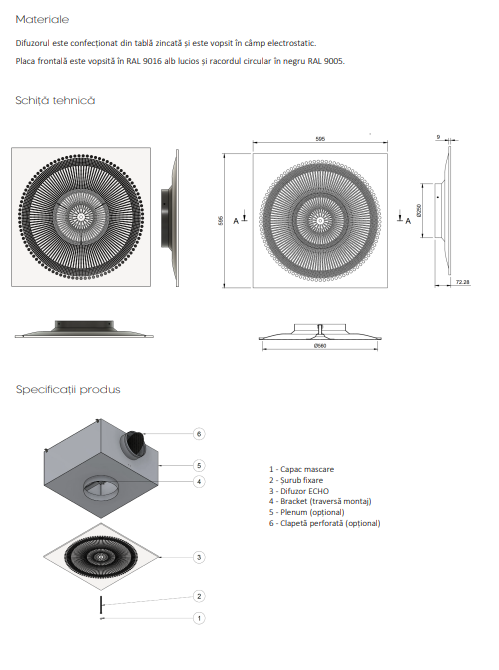

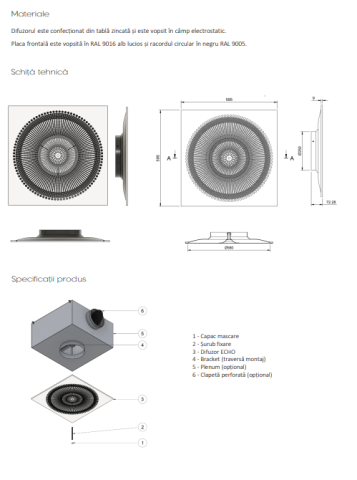

Schiță tehnică: Dimensiuni constructive și componente kit montaj

Parametri funcționali și debite de aer

Datorită suprafeței sale libere optimizate (Ak = 0.0289 m²), modelul ECHO gestionează volume importante de aer, păstrând pierderile de presiune și zgomotul la niveluri minime:

Ghid de Instalare și Montaj flexibil

Difuzorul arhitectural ECHO se pretează pentru sisteme multiple de tavan, oferind libertate completă la instalare:

1. Montaj în plafon fals casetat: Dimensiunea de 595x595 mm permite așezarea simplă și directă pe profilele structurilor metalice de tip raster 600x600 mm.
2. Montaj în plafon fals continuu: Permite încastrarea perfect plană în tavane suspendate realizate din gips-carton.
3. Montaj suspendat: Se poate instala lăsat liber sub nivelul tavanului rigid, direct la capătul rețelelor de tubulaturi aparente pentru spații cu design industrial.

Procedura tehnică de fixare: Fixarea rigidă a difuzorului de cutia plenum se realizează rapid și curat, prin utilizarea șurubului central inclus în pachet, care se strânge direct în traversa de montaj (bracket) poziționată în interiorul adaptorului. La final, capul șurubului se maschează complet cu ajutorul capacului alb decorativ, asigurând o finisare estetică impecabilă.

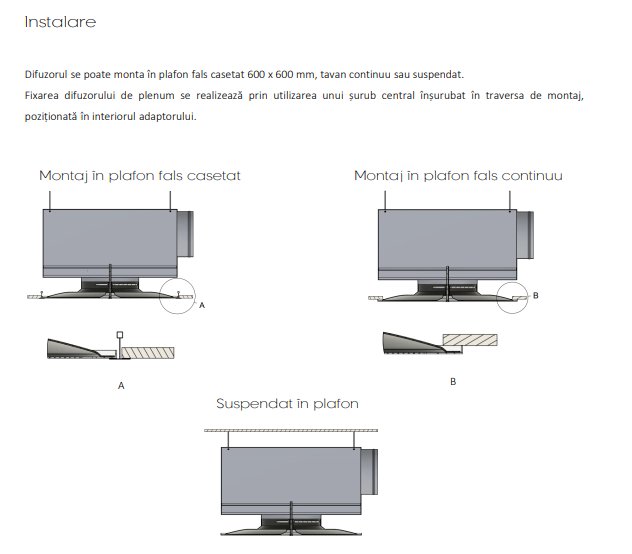

Ghid vizual: Opțiuni de instalare și integrare în tavan

Accesorii Opționale Disponibile

• Plenum (Adaptor de racordare): Asigură cuplarea tehnică corectă a difuzorului la tubulatura circulară rigidă sau flexibilă, având rolul de a uniformiza fluxul de aer înainte de difuzie. Este confecționat din tablă zincată durabilă Z140 și este dotat cu 4 urechi exterioare pentru o suspendare facilă. Ștuțul circular este prevăzut cu o canelură perimetrală ce permite prinderea rapidă a tubulaturilor flexibile.
  • Conectare Orizontală: Cu racord/ieșire laterală.
  • Conectare Verticală: Cu racord/ieșire pe spatele cutiei (opusă difuzorului; înălțime fixă cutie 250 mm, înălțime totală 300 mm).
  • Varianta AN (Neizolat): Destinat traseelor standard.
  • Varianta AIZ (Izolat): Izolat la interior cu cauciuc elastomeric premium de 6 mm grosime, acționând ca barieră anticondens eficientă și atenuator fonic de impact.
• Clapetă perforată de echilibrare: Opțional, pe ștuțul adaptorului plenum se poate monta o clapetă perforată ce permite reglarea manuală stabilă a debitului de aer în poziții de la 0°, 45° până la 90°.

Ghid pentru Lansarea Comenzii

Pentru a configura corect codul produsului potrivit proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite conform structurii de mai jos:

• Model: ECHO (Difuzor arhitectural pătrat).
• Dimensiuni standard: 595 x 595 mm / Diametru racord D250 mm.
• Accesorii dedicate: AIZ (Plenum izolat) / AN (Plenum neizolat) / Clapetă perforată (pentru plenum) / Fără accesorii.
• Finisaj/Culoare: Placă frontala albă RAL 9016 și racord circular negru RAL 9005 (Standard) / Culoare specială din paletarul RAL pentru placa frontală (la cerere).
