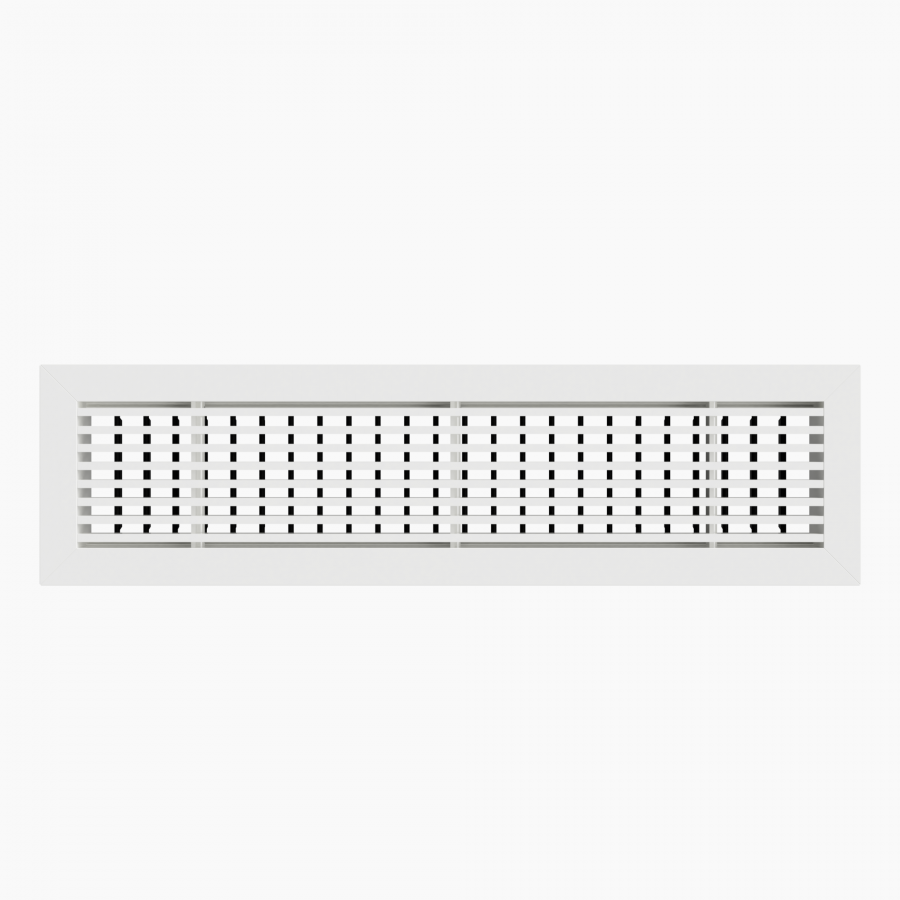

LBD-15 Grilă liniară decorativă din aluminiu pentru ventilație - Montaj pe tavan sau perete

LBD-15 este o grilă liniară decorativă, din aluminiu, prevăzută cu două rânduri de lamele.
Grila este recomandată pentru instalații cu debit de aer constant sau variabil.
LBD-15 se poate aplica pe tavan sau perete și este utilizată pentru introducerea aerului.
Lamele ajustabile poziționate în plan secund. Ele sunt dispuse perpendicular pe lungime și permit direcționarea jetului de aer.
Pentru grilele cu lungime > 3m, execuția este modulară, iar produsul se livrează împreună cu elementele de îmbinare necesare.
În funcție de poziția în ansamblu, piesele modulare sunt construite fără elemente de terminație sau cu un singur element.
Standard, grila se execută cu găuri zencuite pentru montaj.
Produsul se livrează cu șuruburi pentru fixare vopsite în nuanța produsului.

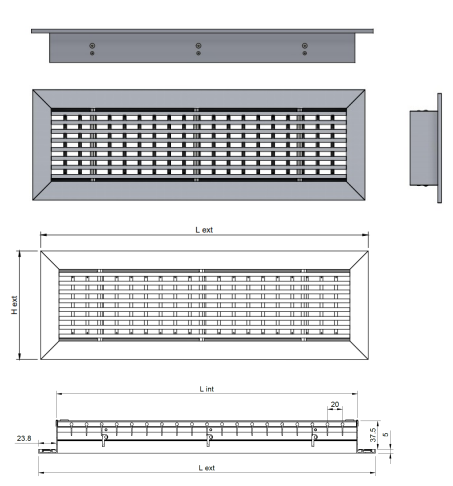

Schiţă tehnică

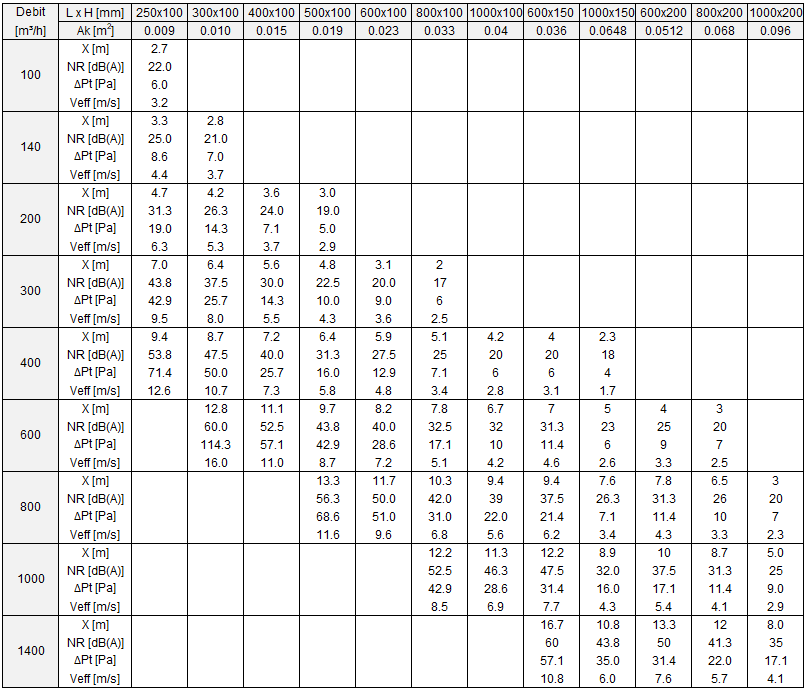

Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.2 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Veff [m/s] - Viteza aerului în grilă

Grila poate fi livrată cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
Pentru montaj ascuns grila poate fi echipată cu contracadru (CC).

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
Plenumul este disponibil în două variante, neizolat sau izolat cu cauciuc elastomeric cu grosimea de 6 mm.


Contracadru (CC)

Contracadrul se utilizează atunci când se dorește un montaj ascuns, facil și rapid al grilei. În funcție de dimensiunile solicitate, acesta se execută și livrează dintr-o bucată sau din mai multe bucăți.

Standard, montajul grilei se realizează prin intermediul șuruburilor.
Opțional, pentru un montaj ascuns și facil, se poate utiliza contracadru. Montajul grilei în contracadru se realizează prin clipsare.

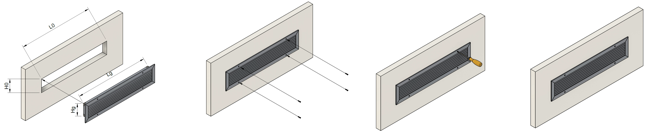

Fixare în perete/tavan cu şuruburi

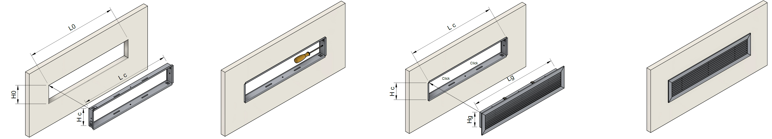

Fixare în perete/tavan cu contracadru
