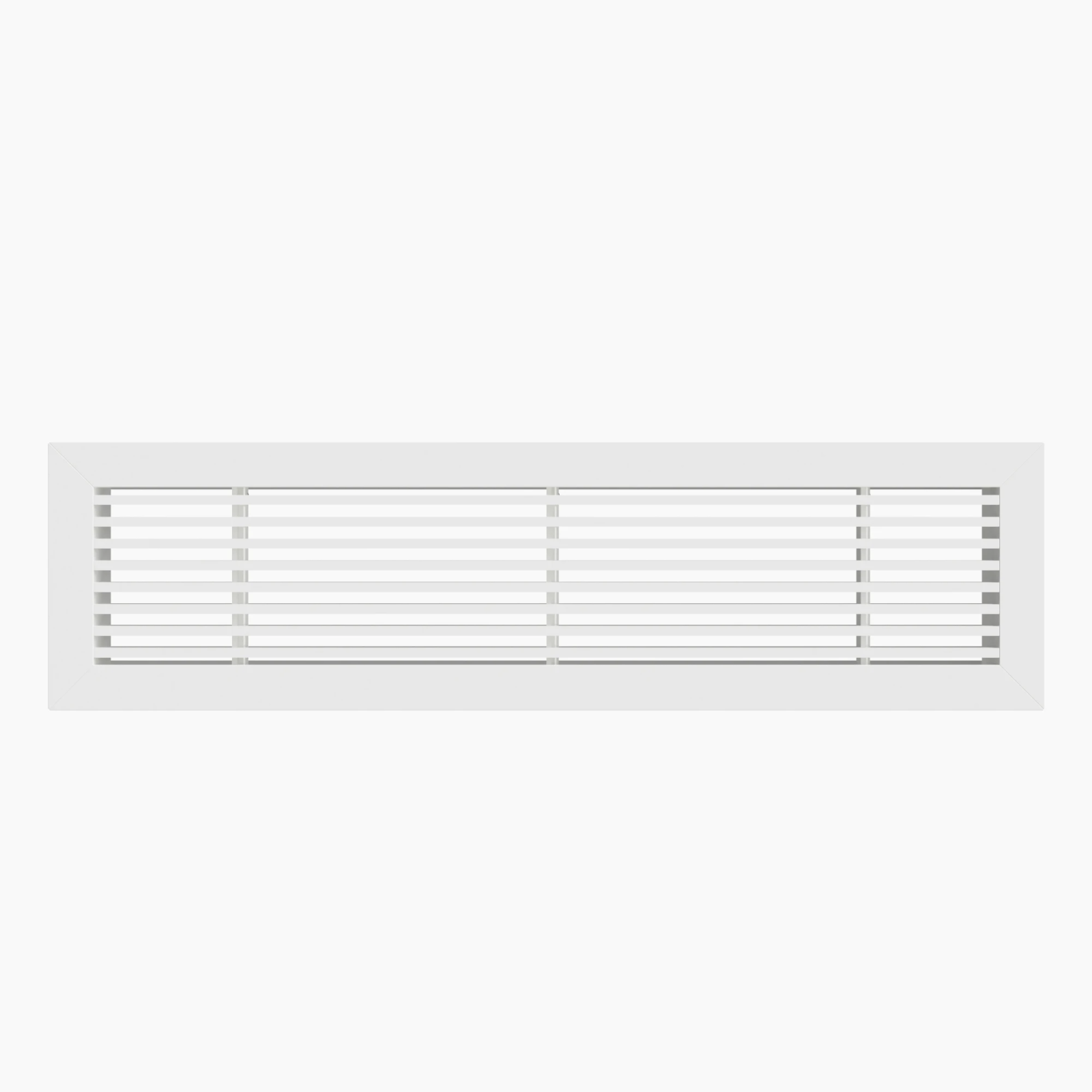

LB-15 Grilă Liniară Decorativă din Aluminiu pentru Ventilație | Montaj pe Tavan sau Perete

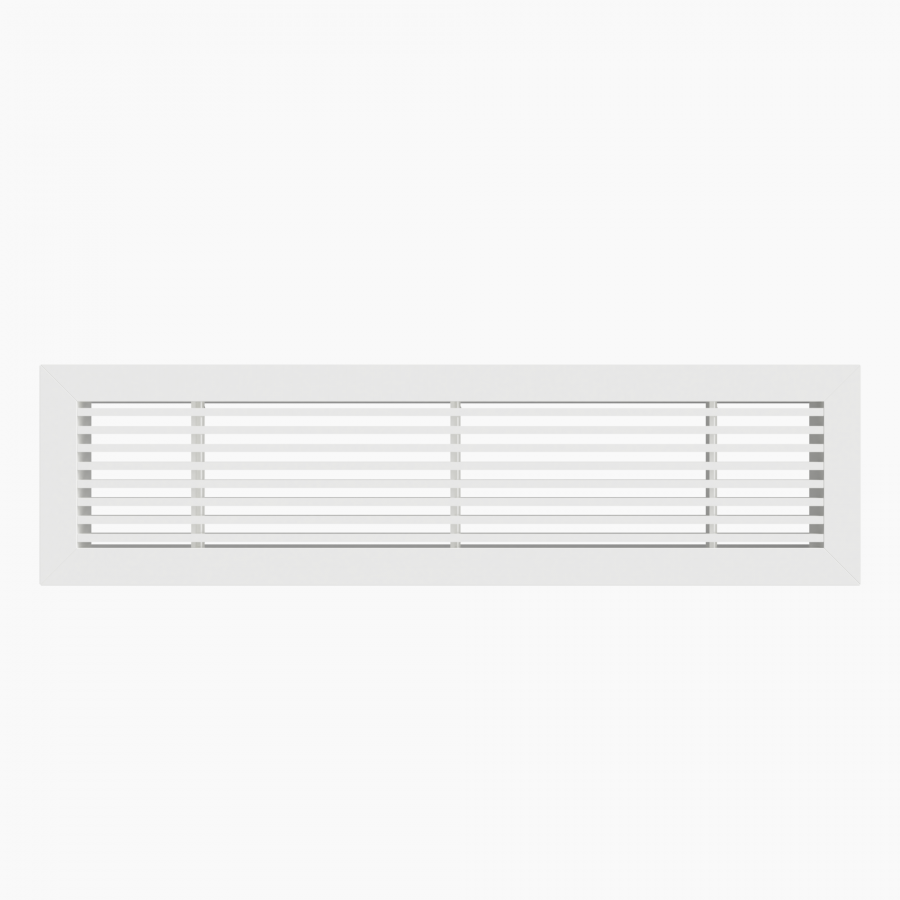

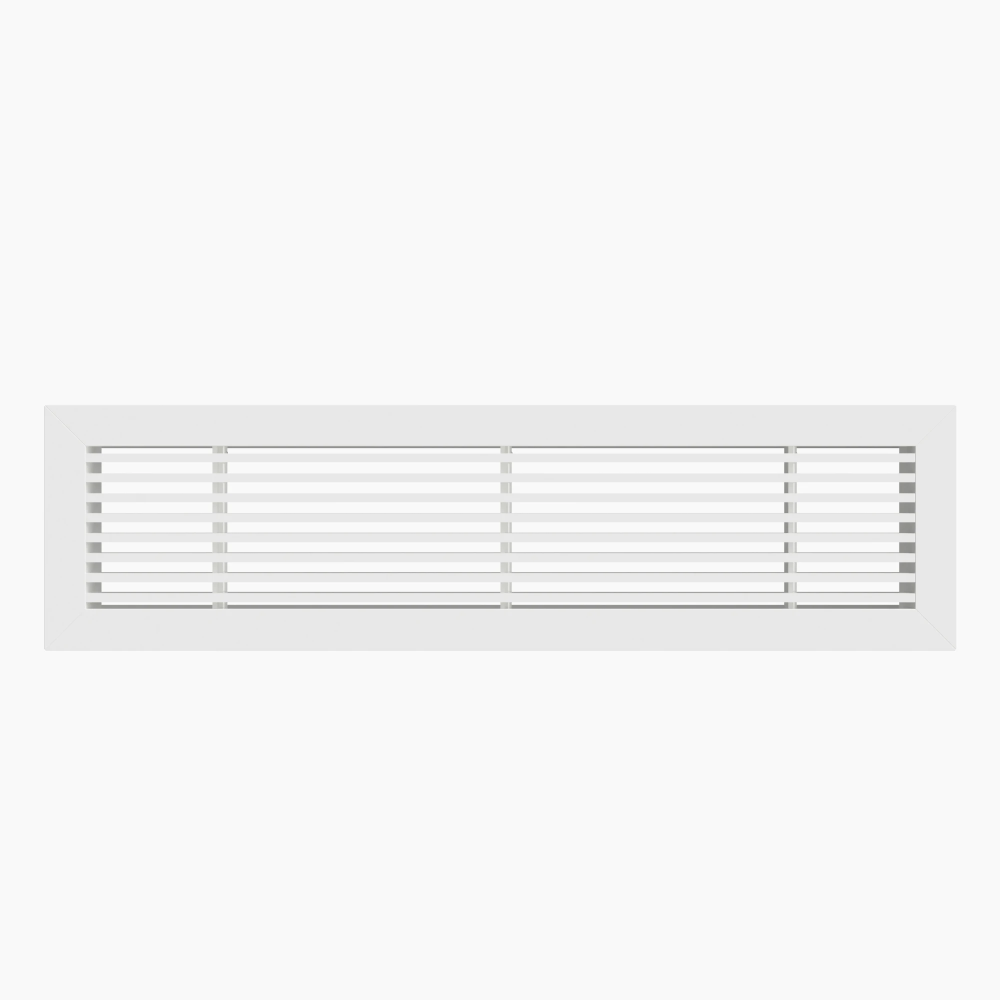

LB-15 este o grilă liniară decorativă, din aluminiu, utilizată pentru introducerea sau evacuarea aerului.
Grila este recomandată pentru instalații cu debit de aer constant sau variabil.
LB-15 se poate aplica pe tavan sau perete.
Lamelele grilei sunt fixe și paralele cu “L” (lungimea).
Pentru grilele cu lungime > 3m, execuția este modulară, iar produsul se livrează împreună cu elementele de îmbinare necesare.
În funcție de poziția în ansamblu, piesele modulare sunt construite fără elemente de terminație sau cu un singur element -vezi asamblare secțiuni.

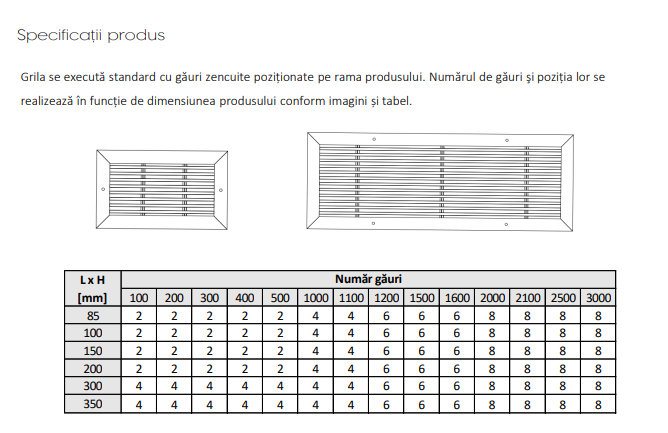

Standard, grila se execută cu găuri zencuite pentru montaj.
Produsul se livrează cu șuruburi pentru fixare vopsite în nuanța produsului.

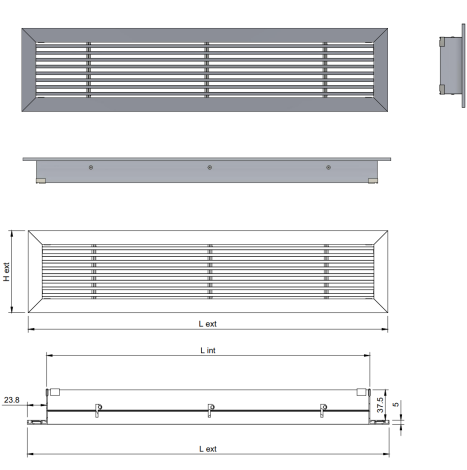

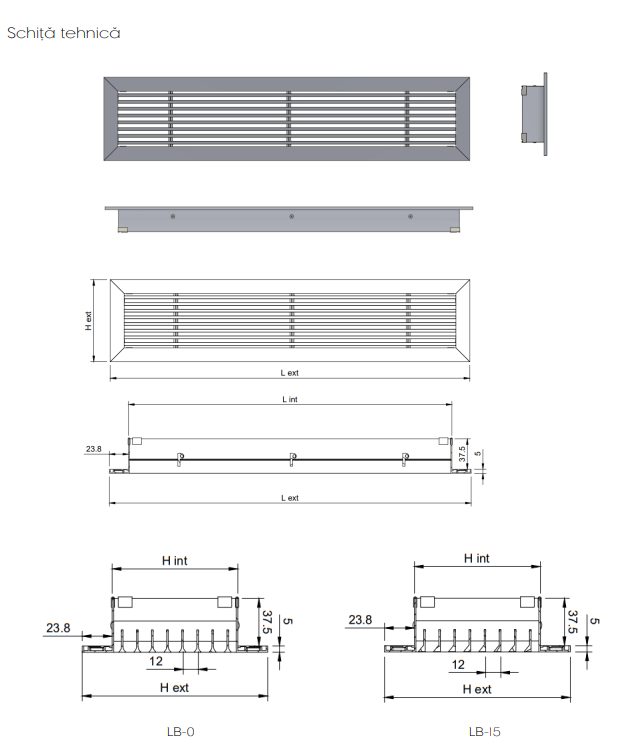

Schiţă tehnică


Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.2 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Veff [m/s] - Viteza aerului în grilă

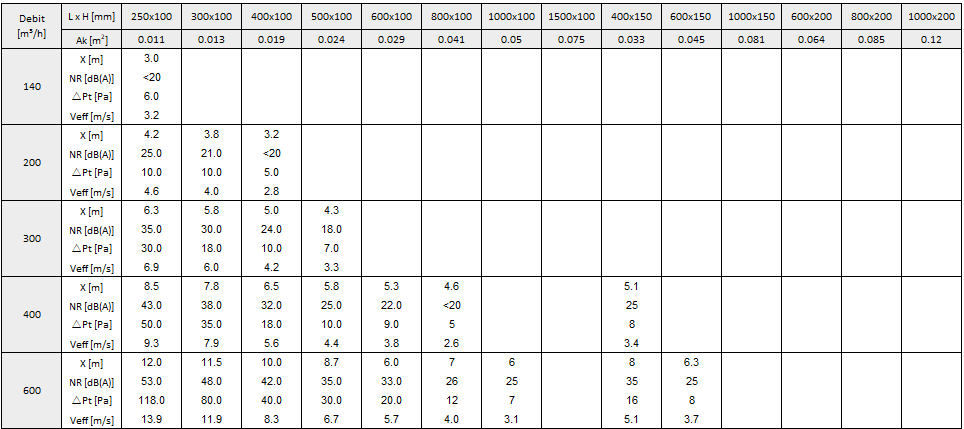

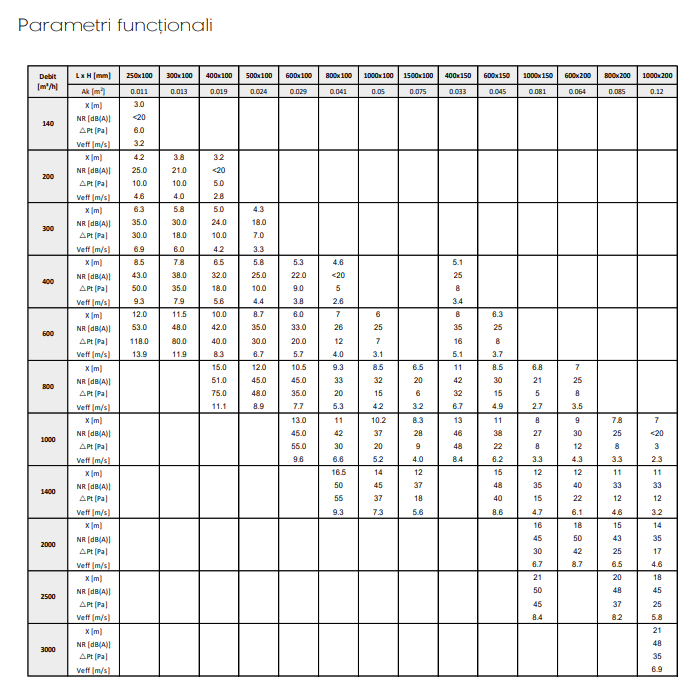

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
Plenumul este disponibil în două variante, neizolat sau izolat cu cauciuc elastomeric cu grosimea de 6 mm.

Registru de reglaj (OBD)

Registrul de reglaj este prevăzut cu lamele opozabile și roți dințate, se montează pe racordul grilei.
Filtru de aer G4 (F-R)

Filtru de aer G4, cu ramă din aluminiu, utilizat pentru filtrarea aerului și montaj pe racordul grilei. Dimensiunile mari se execută din mai multe bucăți.
Contracadru (CC)

Contracadrul se utilizează atunci când se dorește un montaj ascuns, facil și rapid al grilei. În funcție de dimensiunile solicitate, acesta se execută și livrează dintr-o bucată sau din mai multe bucăți.

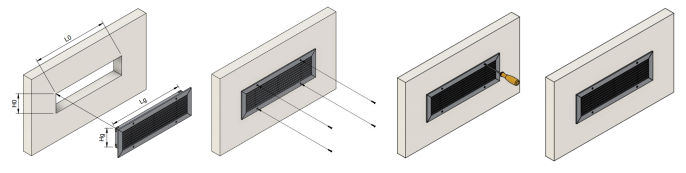

Standard, montajul grilei se realizează prin intermediul șuruburilor. Opțional, pentru un montaj ascuns și facil, se poate utiliza contracadru. Montajul grilei în contracadru se realizează prin clipsare.

Fixare în perete/tavan cu şuruburi

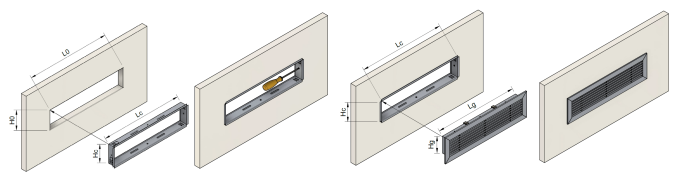

Fixare în perete/tavan cu contracadru
