Grilă Aspirație EGD-0 cu Ușă Acces și Filtru Aer G4 | Evacuare Debit Mare Aer

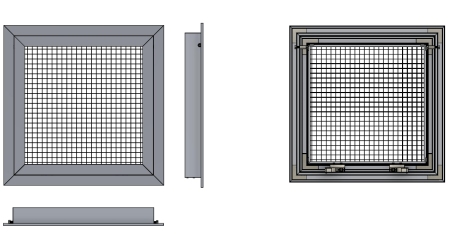

EGD-0 este o grilă de aspirație cu ușă de acces și parte centrală tip fagure cu înclinație la 0°.
Grila permite evacuarea unui debit mare de aer cu o pierdere minimă de presiune.
Se poate aplica pe perete sau tavan fals.
Partea centrală este de tip caroiaj cu dimensiunea ochiurilor 12.5 x 12.5 mm cu înclinație 0°.
Sistemul de deschidere este de tip click (deschidere/închidere prin apăsare) ceea ce facilitează accesul.
Grila se execută standard fără găuri montaj. Opțional se pot solicita găuri montaj pe rama vizibila a grilei.

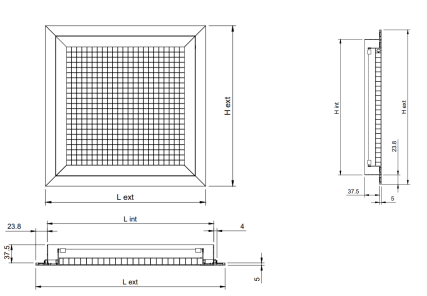

Schiţă tehnică

Grila în poziție închisă

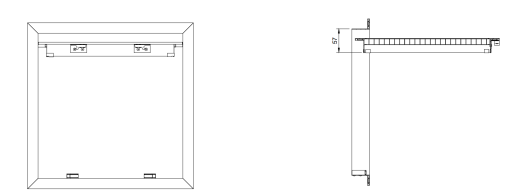

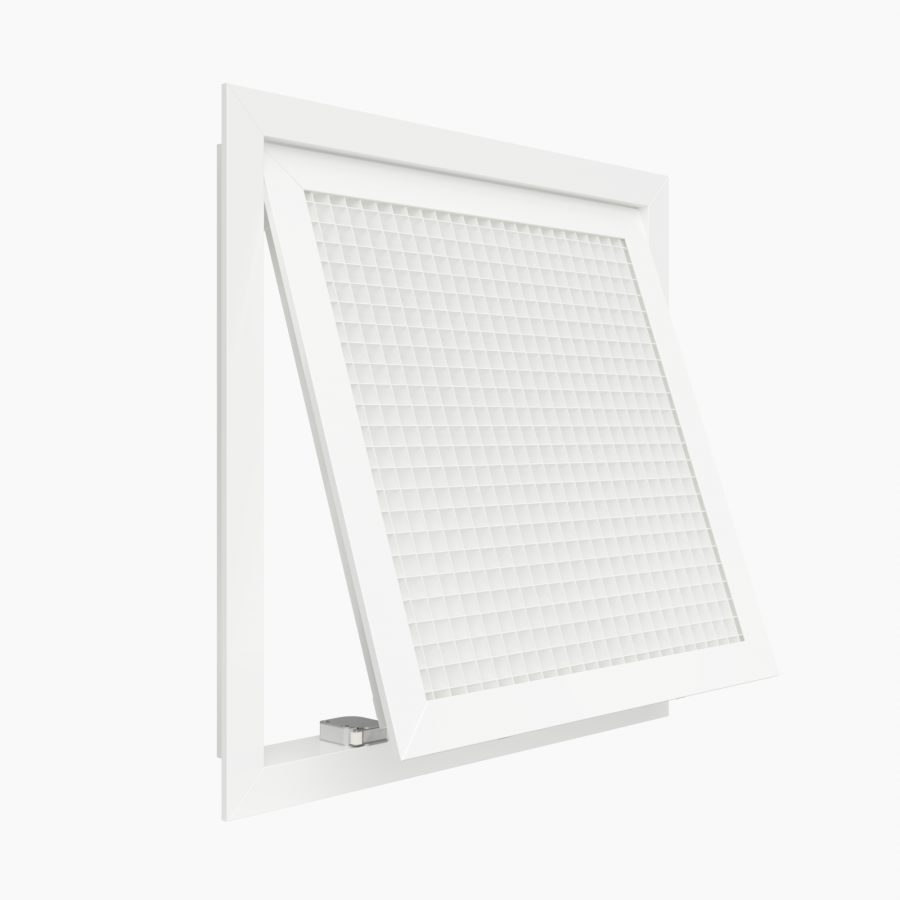

Grila în poziție deschisă

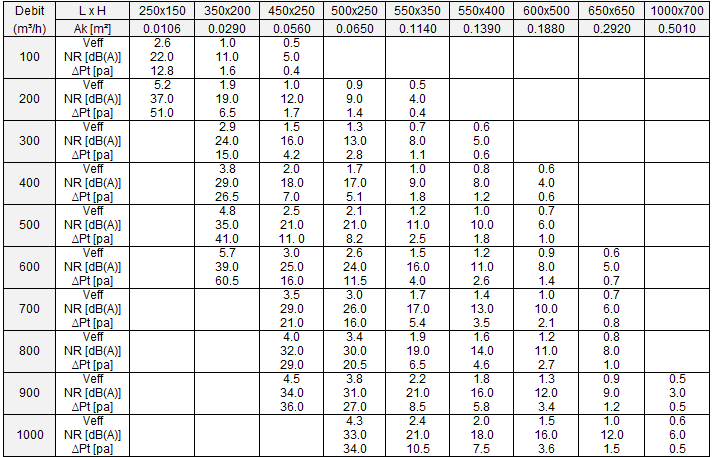

Legendă
Ak [m2] – Suprafața liberă
Veff [m/s] - Viteza aerului în grilă
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).



Plenumul de racordare la tubulatura circulară poate fi cu conectare orizontală sau verticală. Acesta este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Grila se poate echipa cu plenum (adaptor) sau filtru de aer G4.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu urechi pentru suspendare.

Plenumul este disponibil în două variante, neizolat sau izolat cu cauciuc elastomeric cu grosimea de 6 mm.
Filtru de aer G4 cu ramă (F-R)

Filtru de aer G4 cu ramă din aluminiu este utilizat pentru filtrarea aerului și se montează pe racordul grilei.

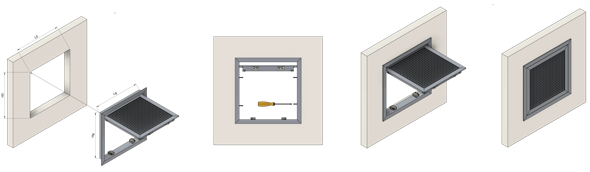

Montaj :


Grila se poate monta pe perete sau în plafon/tavan fals (continuu sau casetat)

Montaj în perete sau tavan fals continuu


Montaj în tavan fals casetat




Documentație

• Grilă acces EGD-0 - Fișa Tehnică
• Aviz și Agrement Tehnic
