Grilă Perforată cu Ușă de Acces PF-D pentru Ventilație | Montaj Perete sau Tavan Fals

Grilă perforată cu ușă de acces, utilizată pentru introducerea sau evacuarea aerului.
Grila PF-D este destinată pentru montaj pe perete sau tavan fals.
Sistemul de deschidere este de tip click (deschidere/închidere prin apăsare) ceea ce facilitează accesul.
Partea centrală a grilei este prevăzută cu perforații circulare cu diametrul 5 mm.
Grila se execută standard fără găuri montaj. Opțional se pot solicita găuri montaj pe rama vizibilă a grilei.

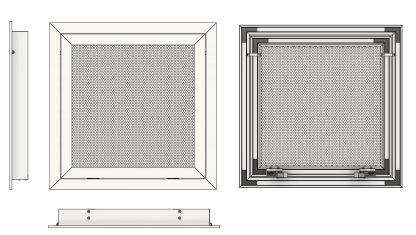

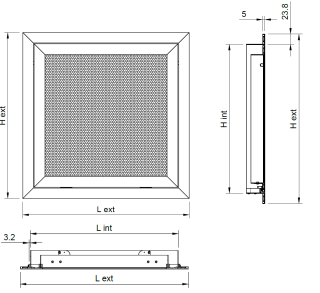

Schiţă tehnică


Grila în poziție închisă

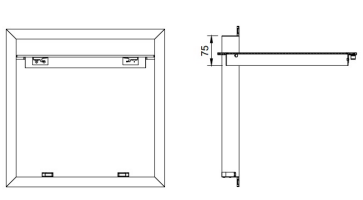

Grila în poziție deschisă




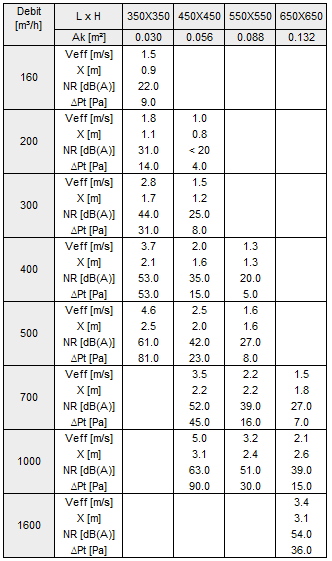

Introducere                                                                                        Evacuare






Legendă
Ak [m²] - Suprafața liberă
Veff [m/s] - Viteza efectivă a aerului în grilă
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
X [m] - Lungimea jetului de aer la viteza 0.2m/s
∆Pt [Pa] - Pierderea de presiune

Grila poate fi livrată cu plenum de racordare la tubulatură circulară, cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii flexibile.
La cerere, produsul poate fi livrat cu filtru de aer G4 sau cu registru reglaj.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu urechi pentru suspendare.
Plenumul este disponibil în două variante, neizolat sau izolat cu cauciuc elastomeric cu grosimea de 6 mm.
Filtru de aer G4 cu ramă (F-R)

Filtru de aer G4 cu ramă, din aluminiu, utilizat pentru filtrarea aerului cu montaj pe racordul grilei.
Registru de reglaj (OBD)

Registrul de reglaj este prevăzut cu lamele opozabile și roti dințate, se montează pe racordul grilei.

Montaj :


Grila se poate monta pe perete sau în plafon fals.

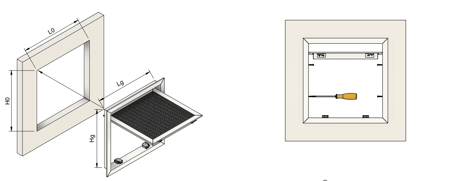

Montaj în perete sau tavan fals continuu

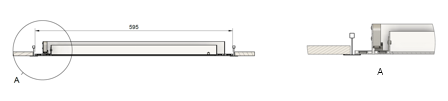

Montaj în tavan fals casetat

Documentație

• Grilă perforată cu acces PF-D - Fișa Tehnică
• Aviz și Agrement Tehnic
