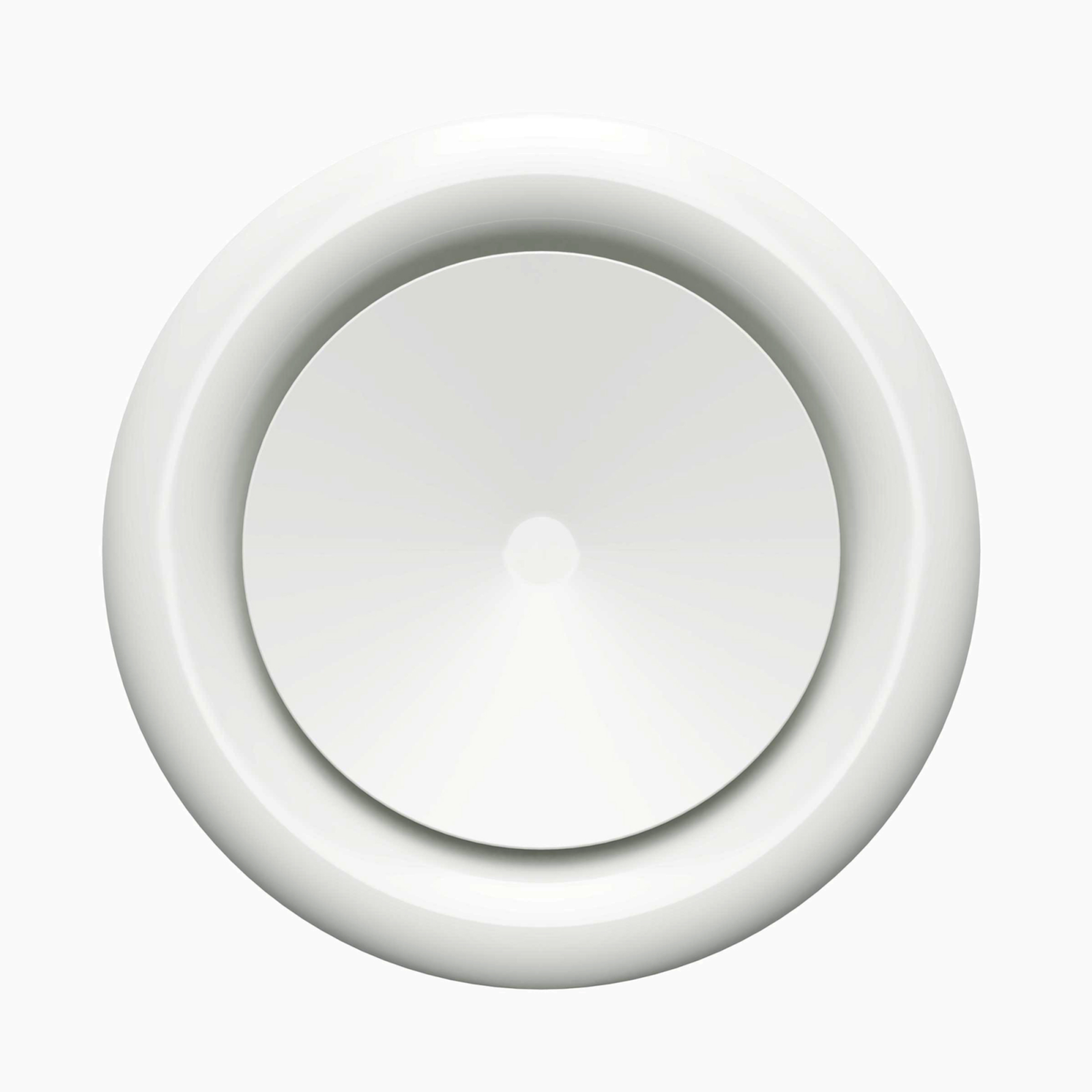

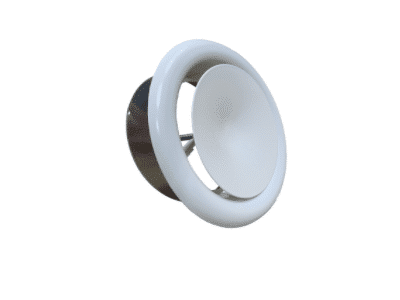

Valvă de refulare SV - Reglare debit aer pentru tavan sau perete

SV este o valvă de refulare, circulară, utilizată pentru introducerea aerului.
Valva reprezintă o soluție de ventilație practică, utilizată în instalații cu debit de aer constant sau variabil.
Recomandată pentru încăperi mici cu montaj pe perete sau tavan.
Valva este disponibilă în următoarele variante dimensionale: 100, 125, 150, 160, 200 mm.
SV este prevăzută cu disc central reglabil şi cadru montaj.
Prin înșurubarea/deșurubarea discului central se mărește/micșorează spațiul dintre disc și ramă, obținându-se astfel reglarea debitului de aer.
Reglarea discului este facilă și se realizează manual.
Cadrul de montaj este prevăzut cu găuri și este utilizat pentru fixarea valvei în perete sau tavan.
Valva este prevăzută cu garnitură pentru etanșare.

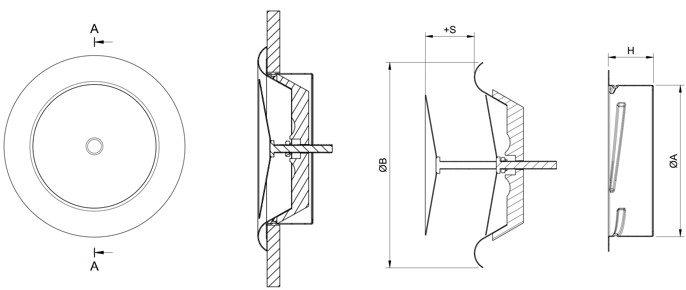

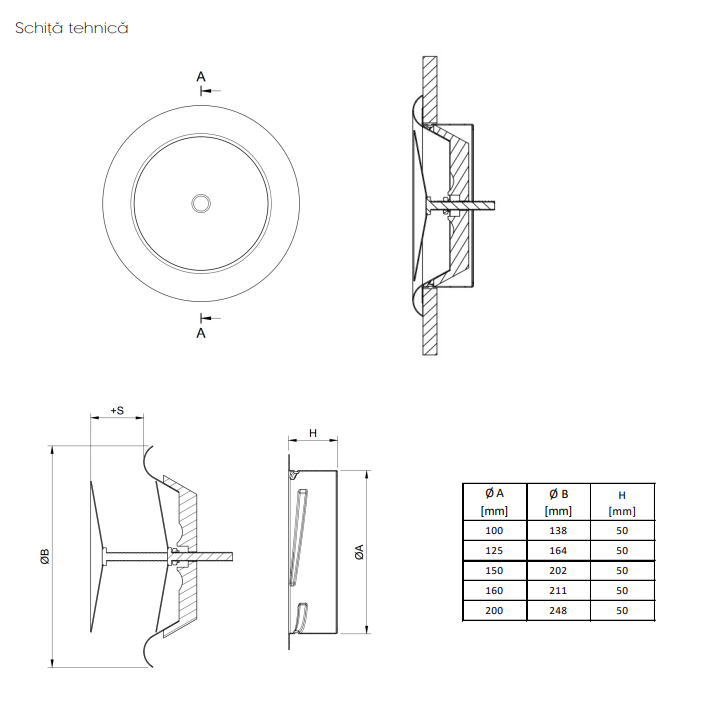

Schiţă tehnică :

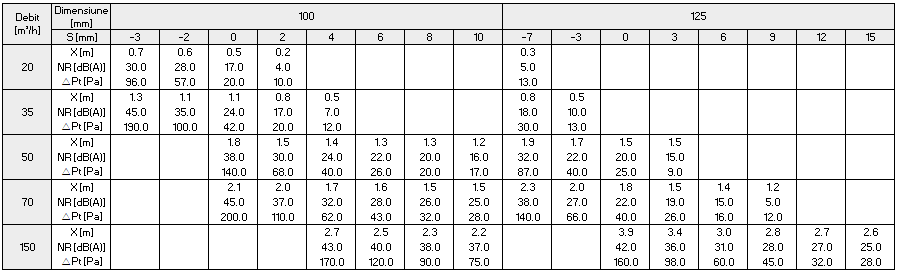

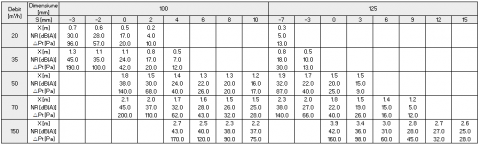

Legendă
S [mm] – Deschiderea discului
X [m] – Lungimea jetului de aer la viteza 0.2m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

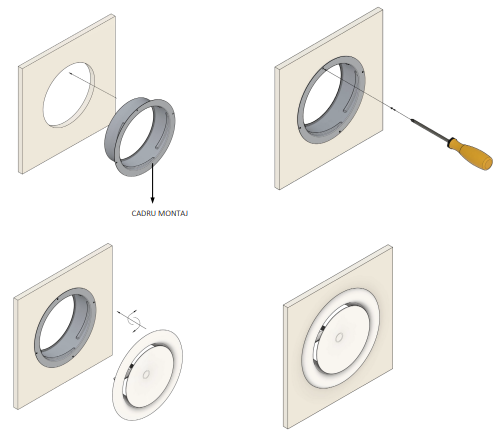

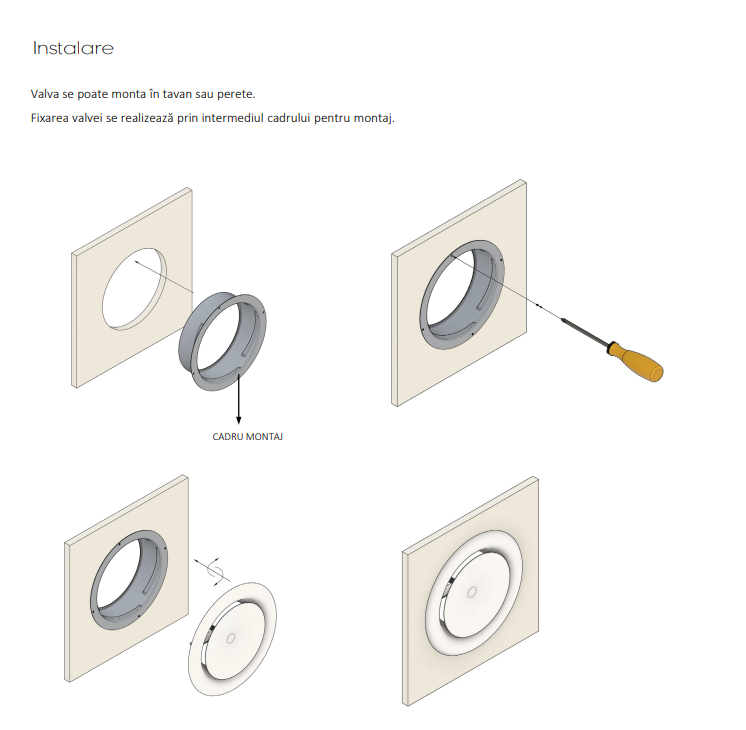

Montaj :

Valva se poate monta în tavan sau perete.
Fixarea valvei se realizează prin intermediul cadrului pentru montaj.

Documentație

• Valvă refulare SV - Fișa Tehnică
• Aviz și Agrement Tehnic
