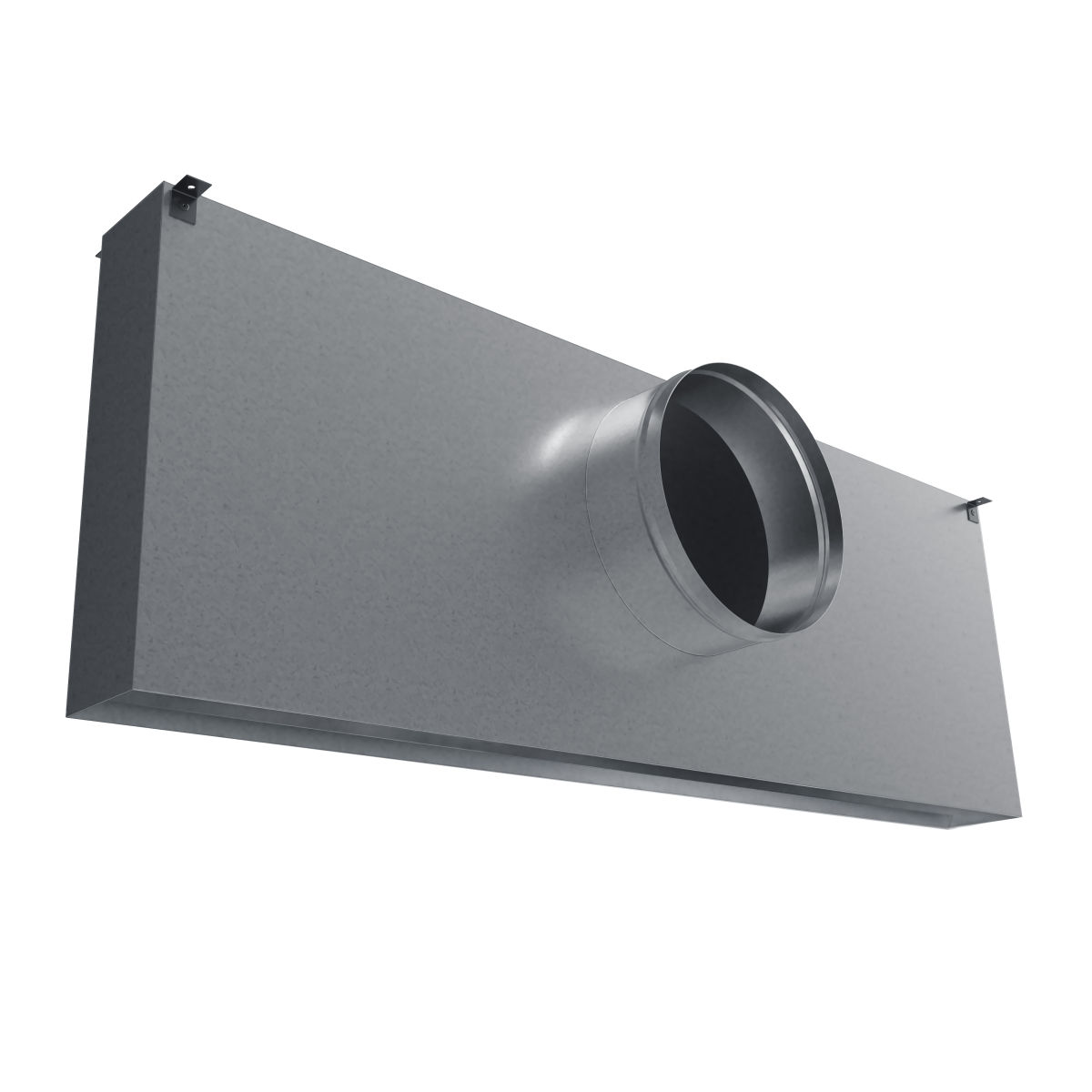

AN - Adaptor (Plenum) NEIZOLAT

Adaptor (plenum) din tablă galvanizată Z140 cu rol de element amestec, distribuție aer și de conexiune între grila/difuzor și tubulatură.
Plenumul este conceput pentru distribuția și uniformizarea aerului înainte de difuzie, prin intermediul terminalelor (grile și difuzoare).
Adaptorul se execută cu unul sau mai multe racorduri/ștuțuri pentru conectarea la tubulatură.
Racordul/ștuțul se poziționează opus grilei (conectare verticală) sau în lateral (conectare orizontală), conform schițe.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii.

Schiţă tehnică

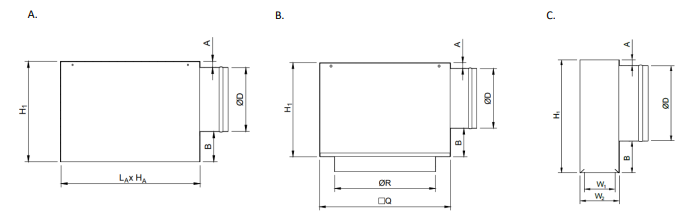

Variante constructive

A – Model plenum pentru grile/difuzoare rectangulare sau pătrate
B – Model plenum pentru grile/difuzoare circulare
C – Model plenum pentru difuzoare liniare

La cerere, plenumurile se pot executa cu 1,2,3 sau mai multe racorduri (ștuțuri) de conectare la tubulatură.
Plenumurile sunt echipate, standard, cu urechi de suspendare.

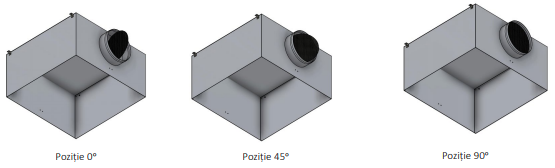

Conectare verticală sau orizontală


Conectare verticală                                       Conectare orizontală

Clapetă perforată

Clapeta perforată se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.

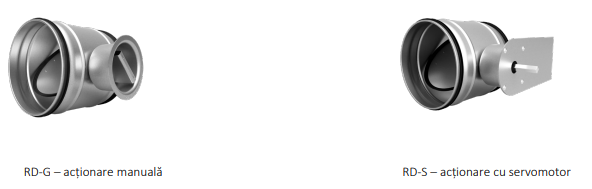

Clapetă reglaj


Clapeta de reglaj cu acționare manuală sau electrică (cu servomotor) se poate monta pe racordul de conectare al plenumului.

Bracket (sistem “U”)

Bracketul se utilizează pentru montajul/fixarea difuzorului de plenum.

Montaj :


Fixarea plenumului în plafon se realizează cu ajutorul elementelor de suspendare (urechi).

Suspendat în plafon

Documentație

• Plenum AN - Fișa Tehnică
• Aviz și Agrement Tehnic
