Grila de Ventilatie si Mascare din Tabla Expandata cu Racord RP-R - Rama Aluminiu

Grilă din Aluminiu și Oțel pentru Transfer și Mascare cu Racord - Model RP-R

Modelul RP-R este o grilă arhitecturală și tehnică formată dintr-o ramă solidă și un panou central din tablă expandată, special concepută pentru sisteme de climatizare care necesită recircularea, transferul aerului sau mascarea discretă a echipamentelor. Spre deosebire de modelele fără gât, varianta RP-R dispune de un racord de conectare integrat pe partea din spate, facilitând montajul direct în canale de ventilație sau cuplarea etanșă la cutii de distribuție. Grila se pretează pentru aplicații diverse, putând fi instalată pe perete, tavan fals sau direct pe tubulaturile rectangulare.

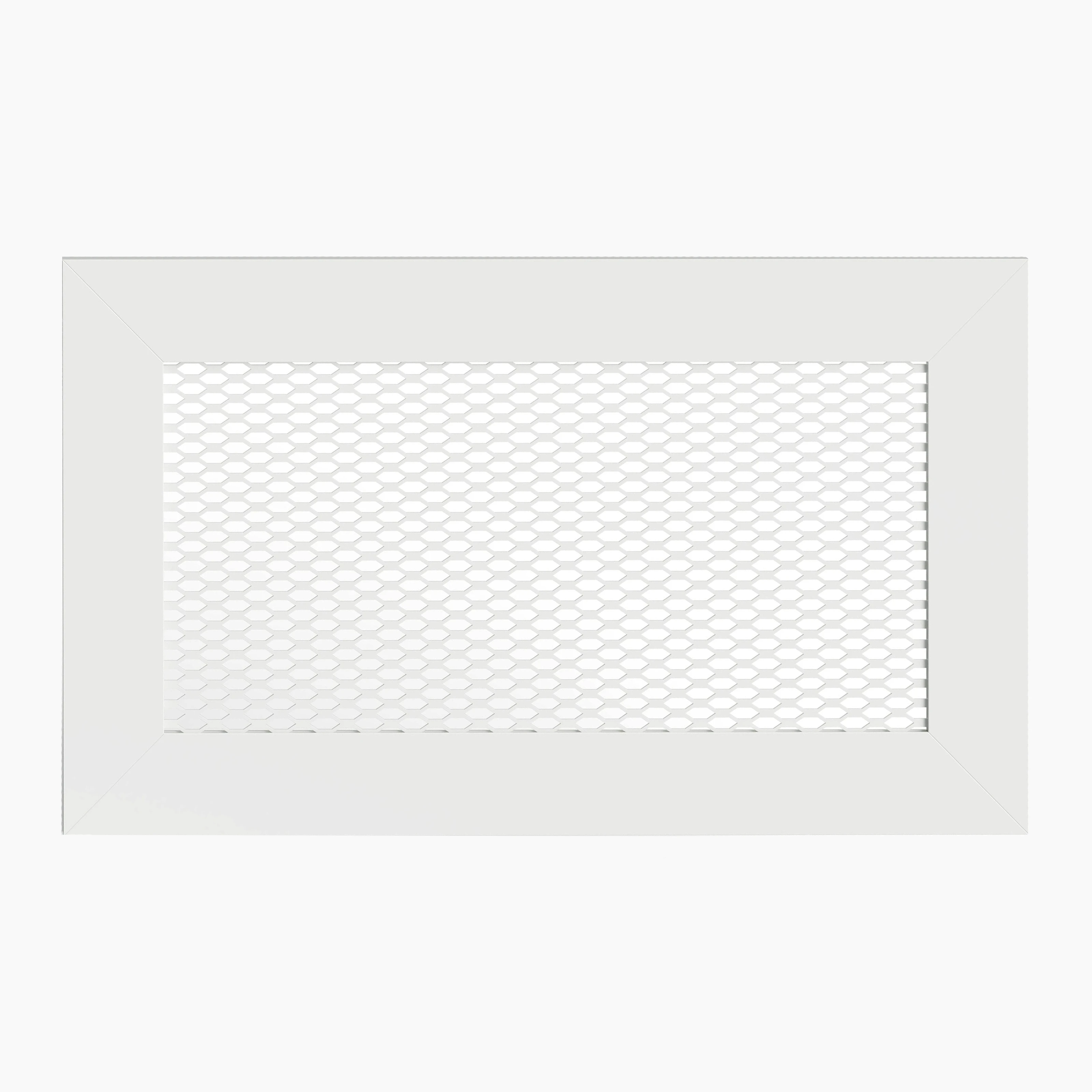

Imagine de prezentare: Grilă RP-R cu miez din plasă expandată rombică și ramă albă

Miez expandat de înaltă rezistență și execuție modulară

Construcția grilei RP-R este proiectată să asigure un coeficient generos de trecere a aerului, păstrând o rigiditate structurală optimă:

• Geometrie rombică a ochiurilor: Panoul central prezintă o rețea din tablă expandată cu ochiuri rombice standardizate de 12 x 5 mm, obținându-se un echilibru ideal între mascarea componentelor interne și rezistența aerodinamică la trecerea fluxului de aer.
• Zincare termică de protecție: Componenta perforată din oțel respectă normele europene pentru zincare termică ISO 1461/2002, oferind o barieră excelentă împotriva oxidării, uzurii premature și condițiilor de umiditate din canalele de aer.
• Rigidizare suplimentară: Grilele executate la dimensiuni mari care depășesc lungimea sau înălțimea de 1000 mm (> 1000 mm) includ din fabrică profile intermediare de rigidizare (profile metalice tip tije de 25 mm lățime) concepute pentru a elimina riscul de deformație sau vibrație a plasei de oțel în timpul funcționării sistemului de ventilație.
• Limite dimensionale flexibile: Produsul se poate configura la comandă pe o plajă largă de dimensiuni nominale, având ca limită maximă constructivă dimensiunea de 2000 x 1000 mm dintr-o singură bucată.

Specificații Tehnice și Finisaje

• Material ramă frontală: Profil din aluminiu extrudat premium (grosime flanșă ramă de 24.8 mm, adâncime profil de introducere de 24.9 mm).
• Material plasă centrală: Oțel zincat la cald conform ISO 1461/2002.
• Finisaj de Înaltă Calitate: Vopsire completă în câmp electrostatic în nuanța standard RAL 9016 alb lucios.
• Culori personalizate: La cerere, rama și miezul din tablă expandată pot fi configurate cromatic în orice altă culoare din paletarul complet RAL, facilitând integrarea discretă în arhitectura clădirii.

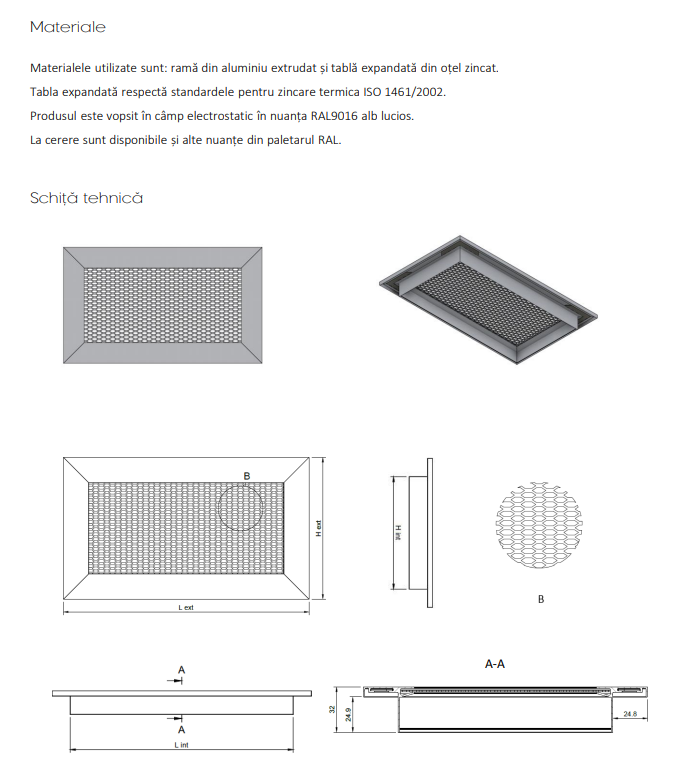

Schiță tehnică: Cotele secțiunii de încastrare (24.9 mm) și detaliile profilelor ramelor

Ghid de configurare a găurilor pentru fixare mecanică

Pentru montajul standard prin înșurubare directă, grila prezintă din fabrică găuri zencuite realizate perimetric pe rama de aluminiu. Numărul total de găuri este corelat structural cu dimensiunile interioare nominale (L x Hint):

Modalități Instalaționale Flexibile

Datorită prezenței gâtului de racordare, grila RP-R oferă o stabilitate superioară în poziția de montaj și permite două tipuri majore de fixare:

1. Fixare standard cu șuruburi: Grila se încastrează în golul decupat și se fixează ferm de suprafața peretelui sau tavanului prin strângerea șuruburilor (incluse în setul de livrare) direct prin găurile zencuite vizibile pe ramă.
2. Montaj mascat cu contracadru (CC): Recomandat pentru o finisare estetică fără șuruburi aparente la exterior. În această configurație, în golul de montaj se instalează un contracadru rigid din tablă zincată (adâncime 40 mm). Grila RP-R se livrează accesorizată pe ramă cu cleme metalice elastice și se montează prin simplă împingere, fixându-se printr-un sistem de clipsare rapidă (tip "click"). Formula de calcul pentru golul contracadrului: Lc x Hc = Lint x Hint grilă + 18 mm.

Ghid vizual: Fixare prin înșurubare pe perete versus clipsare ascunsă de tip click în contracadru

Accesorii Opționale

• Contracadru de montaj (CC): Structură de fixare încastrată din tablă zincată Z140 (grosime profil de 40 mm), livrată dintr-o singură bucată sau modular, utilizată exclusiv pentru a permite clipsarea ascunsă a grilei.
• Plenum de racordare (Adaptor): Cutie de distribuție utilizată pentru trecerea de la secțiunea rectangulară a grilei la tubulaturile circulare rigide sau flexibile. Se poate configura în variantă neizolată (AN) sau izolată anticondens/fonic cu cauciuc elastomeric de 6 mm grosime (AIZ), oferind opțiuni cu ieșire laterală (orizontală) sau pe spatele cutiei (verticală).

Ghid pentru Lansarea Comenzii

Pentru a lansa o comandă corectă și validă din punct de vedere tehnic, vă rugăm să specificați opțiunile dorite din structura următoare:

• Model: RP-R (Ramă cu tablă expandată și racord inclus).
• Dimensiuni nominale (L x Hint): Specificați dimensiunile interioare ale golului de montaj în mm (disponibile de la dimensiuni reduse până la maximum 2000 x 1000 mm).
• Accesorii dedicate: Contracadru de montaj (CC) / Plenum izolat (AIZ) / Plenum neizolat (AN) / Fără accesorii.
• Tip Fixare: Șuruburi vizibile (standard incluse) / Cleme pentru clipsare ascunsă în contracadru.
• Finisaj/Culoare: RAL 9016 (Alb lucios standard) / Cod RAL personalizat la cerere.
