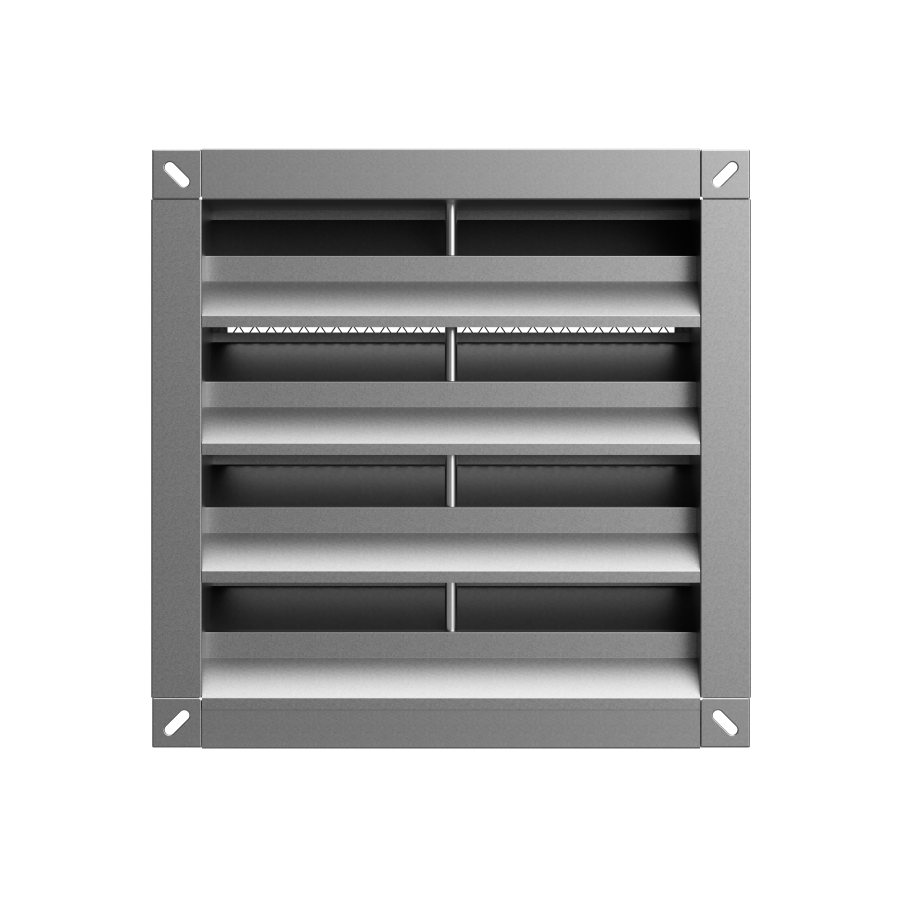

WPL-T Grila de Exterior - Oțel Zincat, Antiploaie, pentru Ventilație Fațadă

Grila de exterior WPL-T, din oțel zincat, este utilizată pentru introducerea sau evacuarea aerului.
Grila de exterior este rezistentă la intemperii și este destinată montajului pe pereții exteriori ai cladirilor (fațade).
Grila este prevăzută cu lamele fixe antiploaie, poziționate la 45ᵒ, paralele cu “L” (lungimea).
WPL-T are plasă de sârmă cu ochiuri de 10×10 mm.
Produsul se execută standard cu găuri ovale pentru fixare cu șuruburi.
Finisajul standard este oțel zincat natur.
Limite dimensionale: minim 200 x 200 și maxim 2000 x 2000 mm.

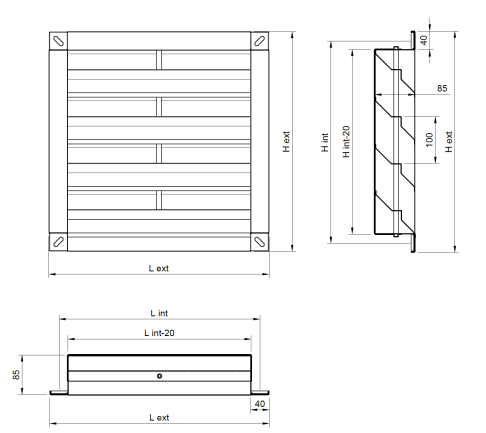

Schiţă tehnică

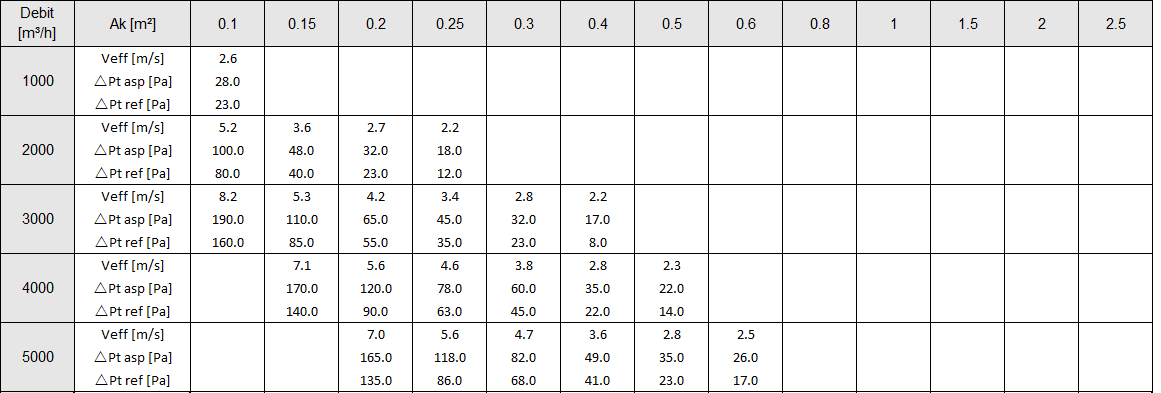

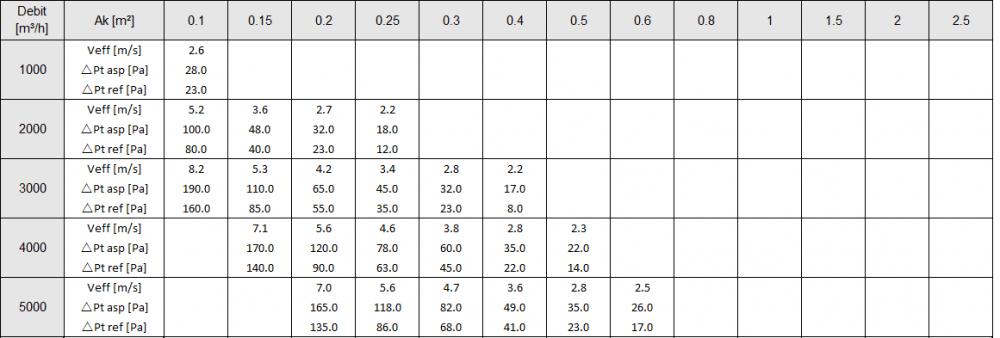

Legendă
Ak [m²] – Suprafața liberă
Veff [m/s] - Viteza aerului în grilă
∆Pt asp. [Pa] - Pierderea de presiune la aspirație
∆Pt ref. [Pa] - Pierderea de presiune la refulare

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Montajul/fixarea grilei se realizează cu ajutorul șuruburilor.

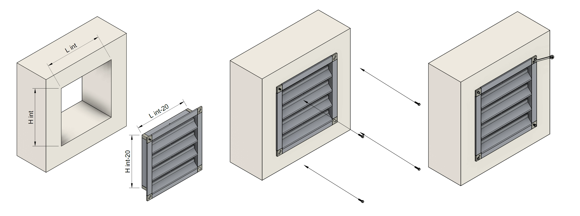

Fixare în perete

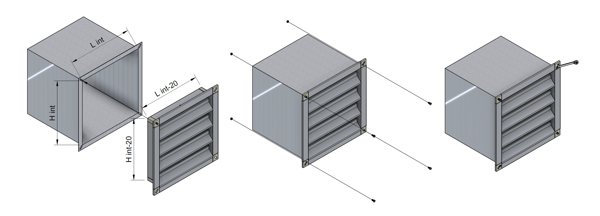

Fixare în tubulatură

Documentație

• Grilă exterior WPL-T - Fișa Tehnică
• Aviz și Agrement Tehnic
