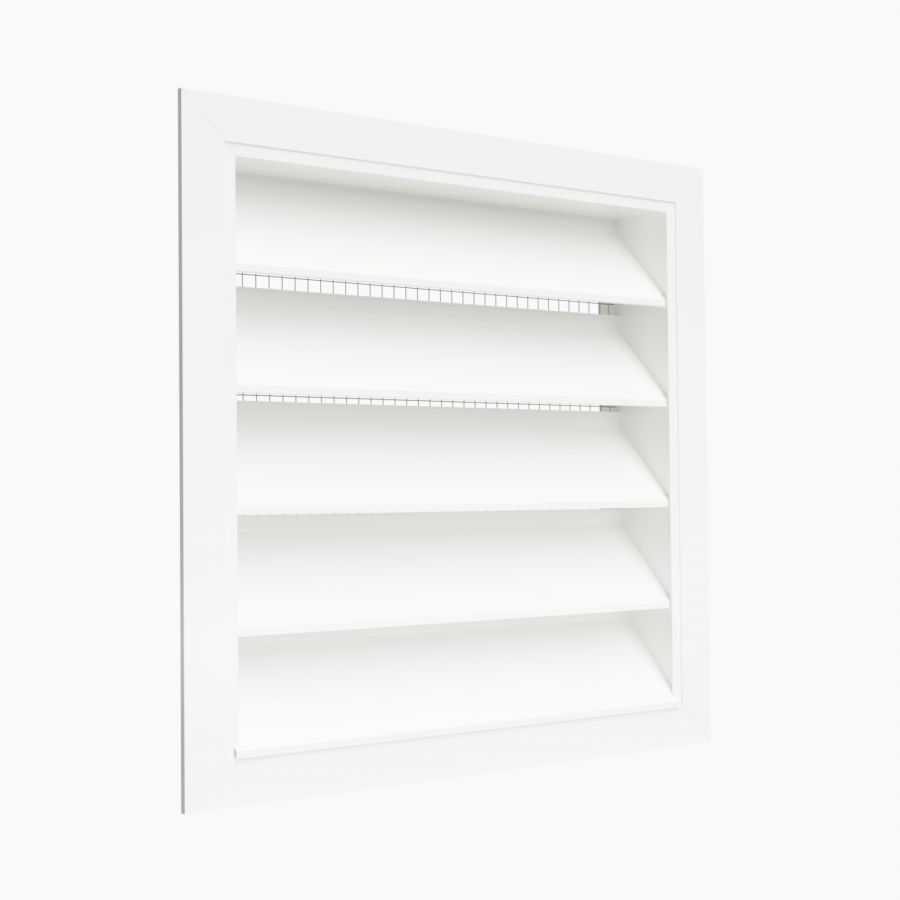

WPL Grilă de Ventilație Externă - Rezistentă la Intemperii cu Lamele Antiploaie

WPL este o grilă de ventilație rectangulară, rezistentă la intemperii și se utilizează pentru introducerea sau evacuarea aerului.

Aceasta  este destinată montajului pe pereții exteriori ai clădirilor (fațade).

Grila este prevăzută cu lamele fixe antiploaie, poziționate la 45ᵒ, paralele cu “L” (lungimea).
WPL este echipată cu plasă de sârmă din oțel galvanizat cu ochiuri de 10×10 mm.
Produsul se execută standard cu găuri zencuite pentru fixare cu șuruburi.
Pentru vopsirea grilei se utilizează vopsea specială pentru exterior cu rezistență mare la intemperii.
Grila se livrează cu șuruburi pentru fixare vopsite în nuanța produsului.

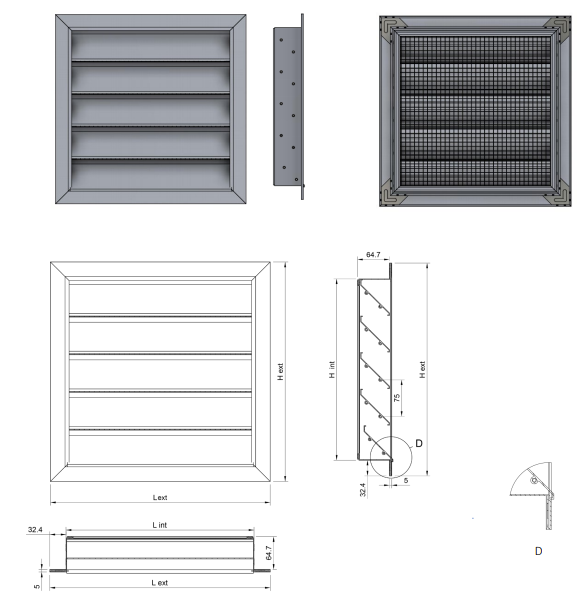

Schiţă tehnică

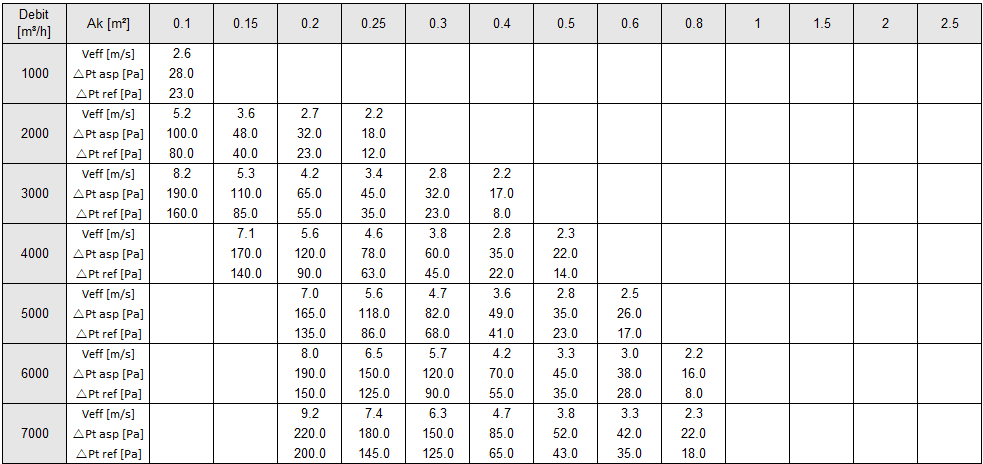

Legendă
Veff [m/s] – Viteza aerului în grilă
∆Pt asp [Pa] – Pierderea de presiune la aspirație
∆Pt ref [Pa] – Pierderea de presiune la refulare
Ak [m2] – Suprafața liberă a grilei

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Grila poate fi livrată cu plenum de racordare la tubulatură circulară.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru fixare.


La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Izolația este dispusă standard pe interiorul plenumului. La cerere izolația poate fi poziționată pe exterior.

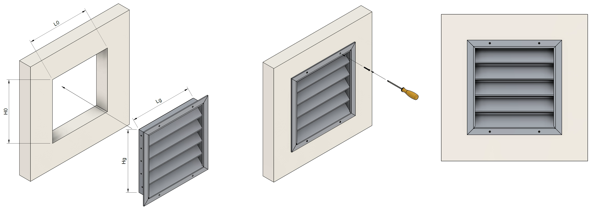

Fixarea grilei se realizează cu ajutorul șuruburilor de montaj.

Documentație

• Grilă exterior WPL - Fișa Tehnică
• Aviz și Agrement Tehnic
