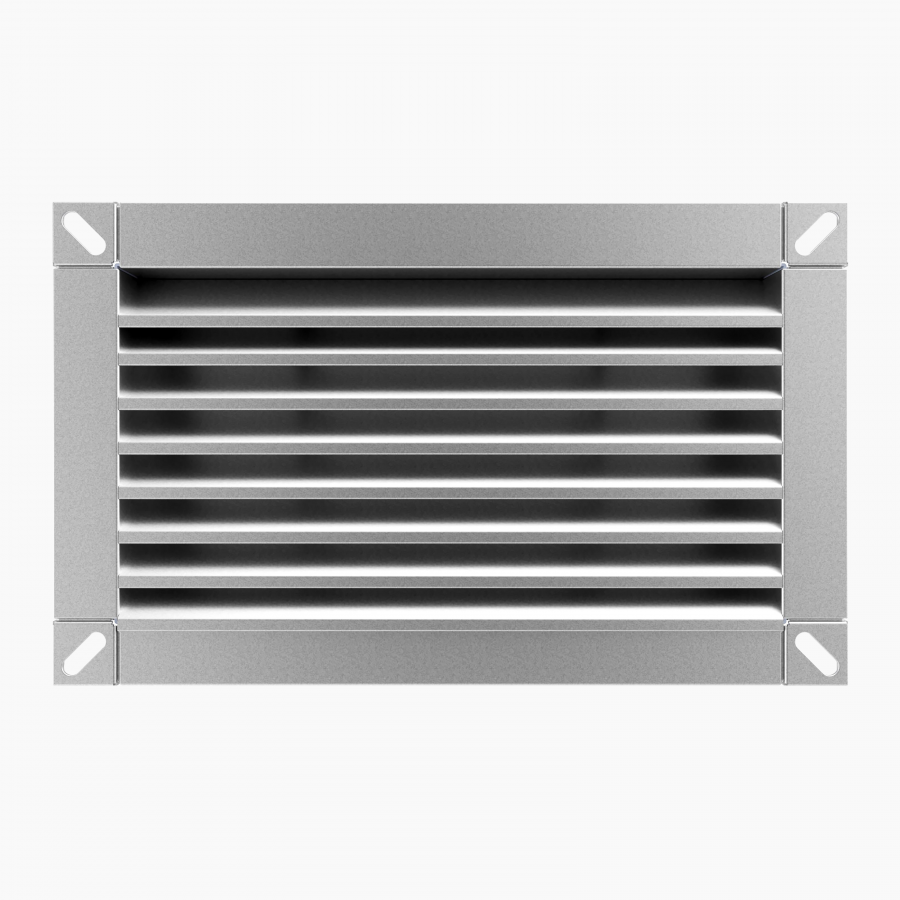

SD-T Grilă Aspirație din Oțel Zincat cu Lamele Fixe - Evacuare Aer

SD-T este o grilă de aspirație, din oțel zincat, cu lamele fixe înclinate la 45°.
Grila este utilizată pentru evacuarea sau recircularea aerului.
Grila este prevazută cu lamele fixe, poziționate la 45ᵒ, paralele cu „L” (lungime).
Produsul se execută standard cu găuri ovale pentru fixare cu șuruburi.
Grilele cu dimensiuni > 600 mm se execută cu o traversă intermediară pentru rigidizare.
Finisajul standard este oțel zincat natur.
Limite dimensionale: minim 100 x 100 și maxim 2000 x 2000 mm.

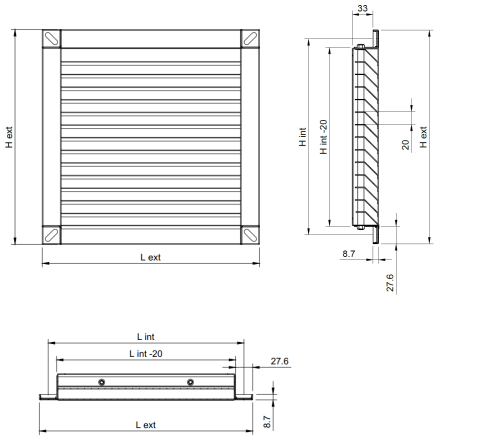

Schiţă tehnică

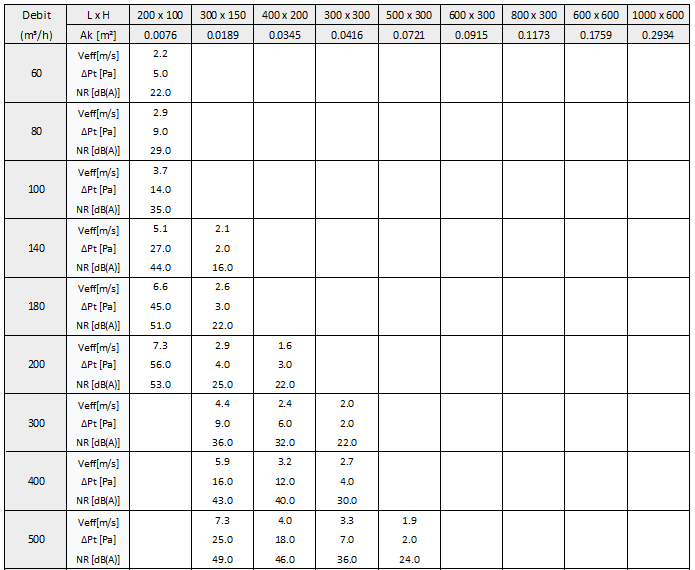

Legendă
Ak [m²] – Suprafața liberă
Veff [m/s] - Viteza efectivă a aerului în grilă
∆Pt [Pa] - Pierderea de presiune
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Grila poate fi livrată cu plenum de racordare la tubulatură circulară, cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii flexibile.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.


La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.

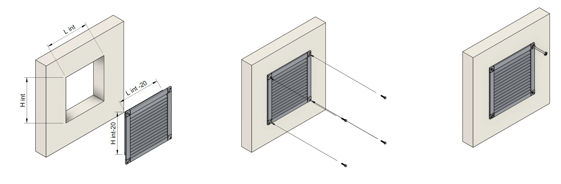

Montajul/fixarea grilei se realizează cu ajutorul șuruburilor.

Fixare în perete/tavan


Fixare în tubulatură
