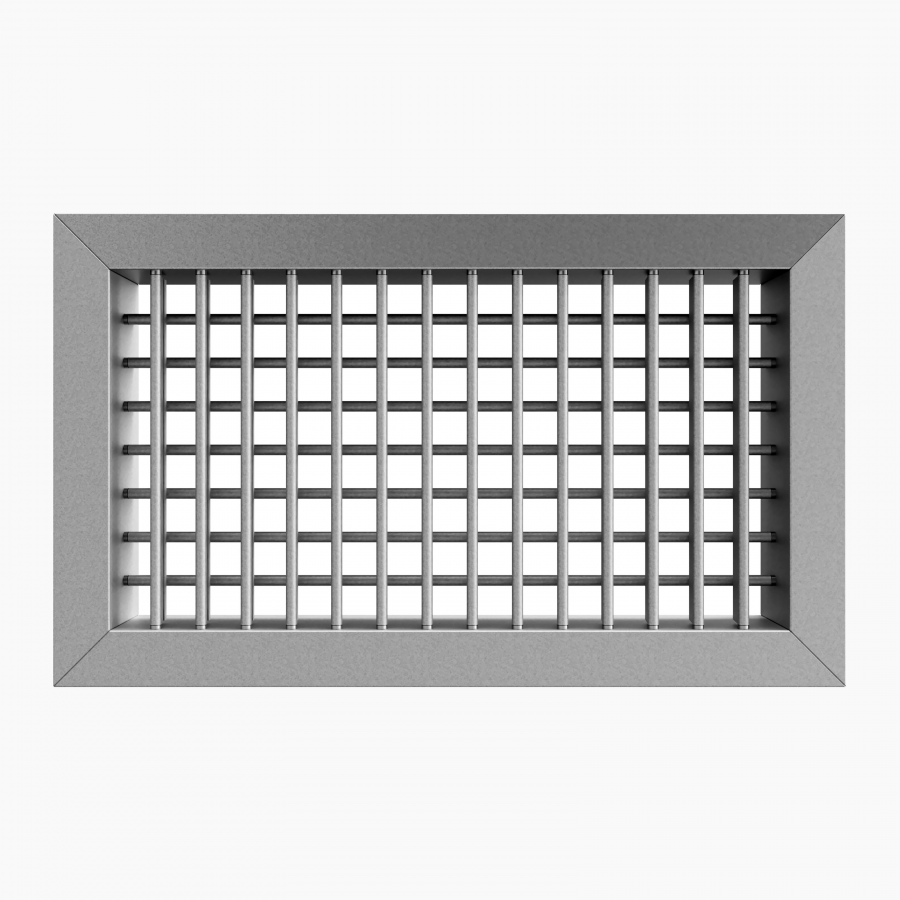

DD-T Grilă Dublă Deflexie din Oțel Zincat cu Lamele Reglabile pentru Ventilație

DD-T este o grilă dublă deflexie, din oțel zincat, cu lamele ajustabile individual.
Grila este utilizată pentru introducerea sau evacuarea aerului și este destinată pentru montaj pe tavan, perete sau tubulatură rectangulară.
Grila este prevazută cu două rânduri de lamele reglabile individual care permit direcționarea jetului de aer.
Lamelele frontale sunt perpendiculare pe lungime.
Grilele cu dimensiuni > 625 mm sunt construite cu traversă intermediară pentru rigidizare.
Produsele cu dimensiuni mari pot avea mai multe traverse.
Grila se execută cu găuri pentru montaj.
Finisajul standard este oțel zincat natur.
Limite dimensionale: minim 100 x 50 și maxim 1600 x 1600 mm.

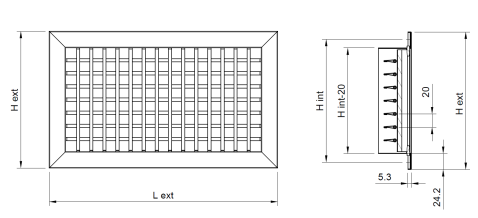

Schiţă tehnică

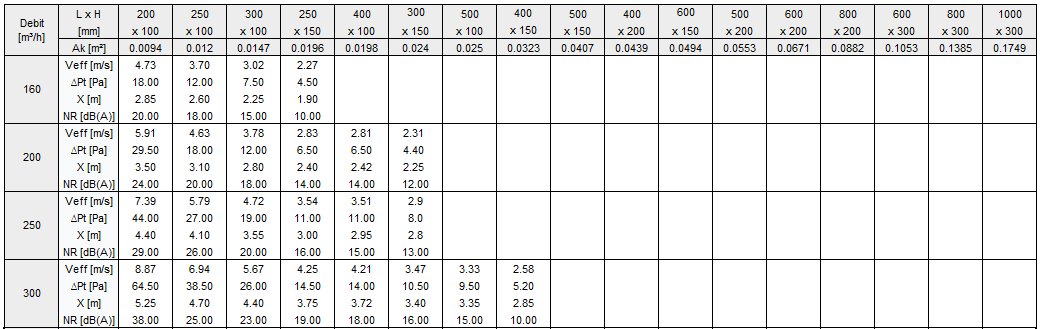

Legendă
Ak [m²] – Suprafaţa liberă
Veff [m/s] - Viteza efectivă a aerului în grilă
∆Pt [Pa] - Pierderea de presiune
X [m] – Lungimea jetului de aer la viteza 0.25 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
Datele prezentate sunt pentru registru deschis 100%

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Grila poate fi livrată cu plenum de racordare la tubulatura circulară, cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii flexibile.
Reglarea debitului de aer se poate realiza prin montarea unui registru de reglaj debit OBD pe racordul grilei.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Registru de reglaj (OBD)

Registrul de reglaj este prevăzut cu lamele opozabile și roți dințate, se montează pe racordul grilei. În funcție de dimensiunile solicitate, acesta se execută și livrează dintr-o bucată sau din mai multe bucăți.

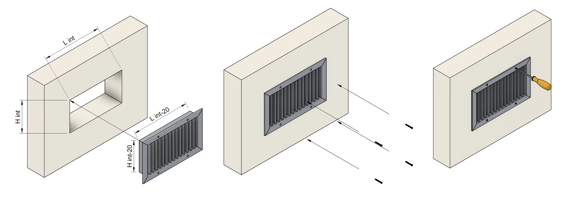

Montajul/fixarea grilei se realizează cu ajutorul șuruburilor.

Fixare în perete/tavan cu şuruburi




Documentație

• Grilă dublă deflexie DD-T - Fișa Tehnică
• Aviz și Agrement Tehnic
