Difuzor Turbionar 595×595 mm - Placă Pătrată cu Lamele Ajustabile pentru Introducerea și Evacuarea Aerului

Difuzor Turbionar Pătrat cu 24 de Fante - Model SW-R-24

Modelul SW-R-24 este un difuzor turbionar premium cu placă frontală pătrată, special proiectat pentru introducerea sau evacuarea aerului în sistemele de ventilație și climatizare. Acest difuzor este recomandat pentru încăperi cu înălțimi cuprinse între 2.6 și 4 metri, fiind o soluție tehnică ideală atât pentru instalații cu debit de aer constant, cât și pentru cele cu debit variabil.

Imagine de prezentare: Difuzor turbionar SW-R-24 cu lamele negre radial-orientate

Efect turbionar de înaltă inducție și lamele reglabile

Datorită geometriei sale avansate, difuzorul SW-R-24 asigură performanțe climatice deosebite și un confort termic excelent:

• Rată ridicată de inducție: Dispunerea radială a fantelor și acțiunea turbionară generează o inducție rapidă a aerului, având ca rezultat o uniformizare accelerată a temperaturii în încăpere și eliminarea curenților reci de aer direct în zona ocupată.
• Lamele negre ajustabile individual: Difuzorul este prevăzut cu 24 de lamele din aluminiu eloxat negru, ce pot fi reglate manual în mod individual pentru a calibra direcția jetului de aer în funcție de nevoile specifice ale spațiului.

Specificații Tehnice și Materiale

• Construcție robustă: Placa frontală este confecționată din tablă de oțel zincat de înaltă calitate, asigurând stabilitate structurală maximă și rezistență în timp.
• Finisaj Standard: Vopsit în câmp electrostatic în nuanța rezistentă RAL 9016 alb lucios (cu lamele negre din aluminiu eloxat).
• Finisaj Personalizat: La cerere, placa frontală poate fi vopsită în orice altă culoare din paletarul complet RAL, lamelele rămânând standard negre.
• Dimensiuni exterioare fixe: 595 x 595 mm, conceput special pentru integrarea nativă și simetrică în rețelele de plafoane suspendate casetate.
• Set complet de livrare: Produsul se livrează standard cu o traversă de montaj (bracket), șurub central de fixare, capac de mascare estetic pentru șurub și garnitură de etanșare perimetrală.

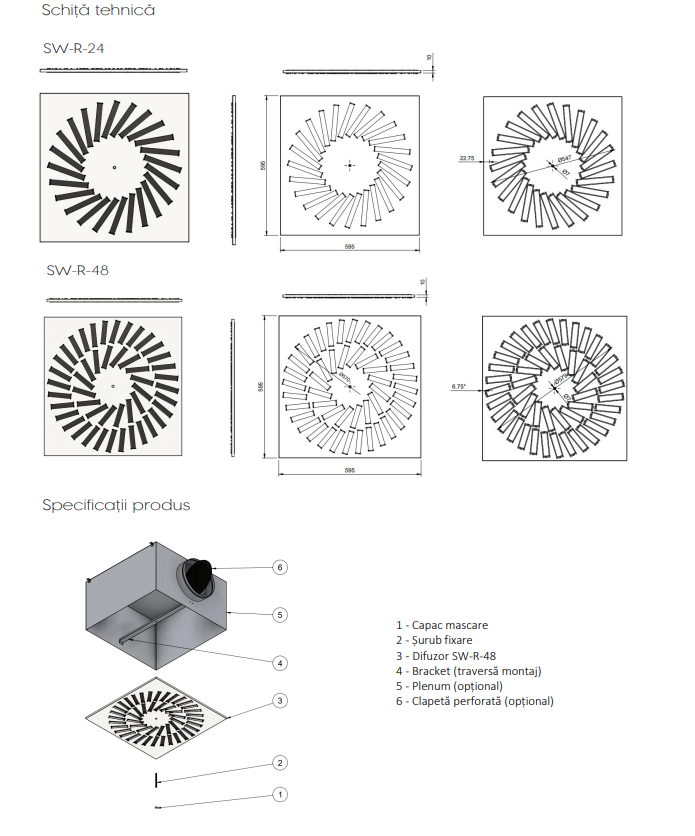

Schiță tehnică: Dimensiuni constructive și componente montaj

Parametri de funcționare și capacități de debit

Difuzorul SW-R-24 este optimizat pentru a gestiona o plajă largă de debite de aer, menținând un nivel acustic scăzut și pierderi de presiune minime:

Ghid de Instalare și Montaj

Modelul SW-R-24 oferă o versatilitate excelentă la instalare, fiind pretabil pentru multiple tipuri de plafoane:

1. Montaj în plafon fals casetat: Se integrează perfect în structurile standard de tip raster cu module de 600x600 mm.
2. Montaj în tavan fals continuu: Pretabil pentru încastrare în plafoane fixe din gips-carton.
3. Montaj suspendat: Se poate instala liber, lăsat la vedere sub tavan, direct la capătul tubulaturilor aparente pentru amenajări de tip industrial.

Procedura de fixare: Fixarea mecanică a difuzorului de plenum se realizează extrem de simplu și curat, prin utilizarea unui singur șurub central care se înșurubează în traversa de montaj (bracket) poziționată în interiorul adaptorului. Capul șurubului este mascat la final cu un capac alb estetic inclus în pachet.

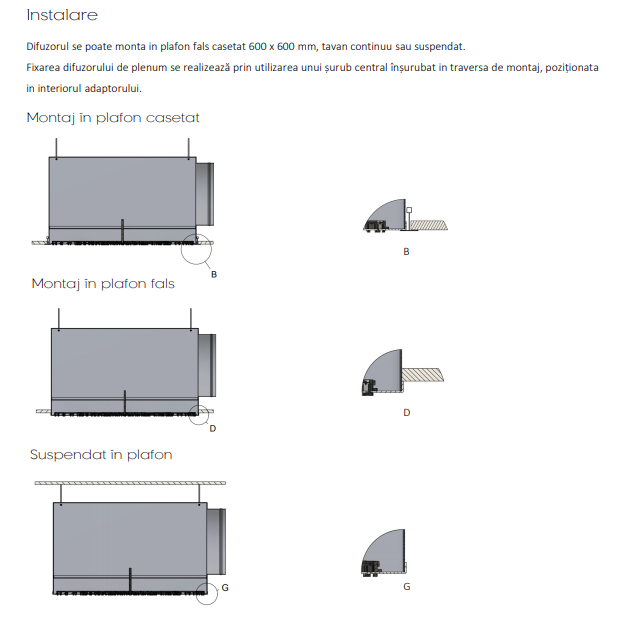

Ghid vizual: Modalități de instalare și detalii de îmbinare

Accesorii Opționale Disponibile

• Plenum (Adaptor de racordare): Permite conectarea facilă a difuzorului turbionar la tubulatura circulară rigidă sau flexibilă. Este confecționat din tablă zincată durabilă Z140 și este echipat standard cu 4 urechi pentru o suspendare ușoară de structura tavanului. Dispune de o canelură specială pe racordul de conectare pentru fixarea rapidă și sigură a tubulaturilor flexibile.
  • Conectare Orizontală: Cu ieșire laterală a racordului.
  • Conectare Verticală: Cu ieșire pe partea opusă (spatele cutiei).
  • Varianta AN (Neizolat): Pentru trasee standard de distribuție.
  • Varianta AIZ (Izolat): Izolat la interior cu cauciuc elastomeric de 6 mm grosime, oferind proprietăți anti-condens excelente și o atenuare fonică superioară.
• Clapetă perforată de echilibrare: Opțional, pe ștuțul/racordul adaptorului plenum se poate monta o clapetă perforată specială pentru reglarea și echilibrarea precisă a debitului de aer din sistem (reglabilă manual în poziții de la 0°, 45° până la 90°).

Ghid pentru Lansarea Comenzii

Pentru a configura corect produsul necesar proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite conform structurii de mai jos:

• Model: SW-R (Difuzor turbionar pătrat).
• Număr de fante: 24 fante (Model SW-R-24).
• Dimensiuni nominale: 595 x 595 mm.
• Accesorii dedicate: AIZ (Plenum izolat) / AN (Plenum neizolat) / Clapetă perforată (pentru plenum) / Fără accesorii.
• Finisaj/Culoare: RAL 9016 (Placă albă cu lamele negre - Standard) / Cod RAL la cerere (Placă în culoarea aleasă cu lamele negre).
