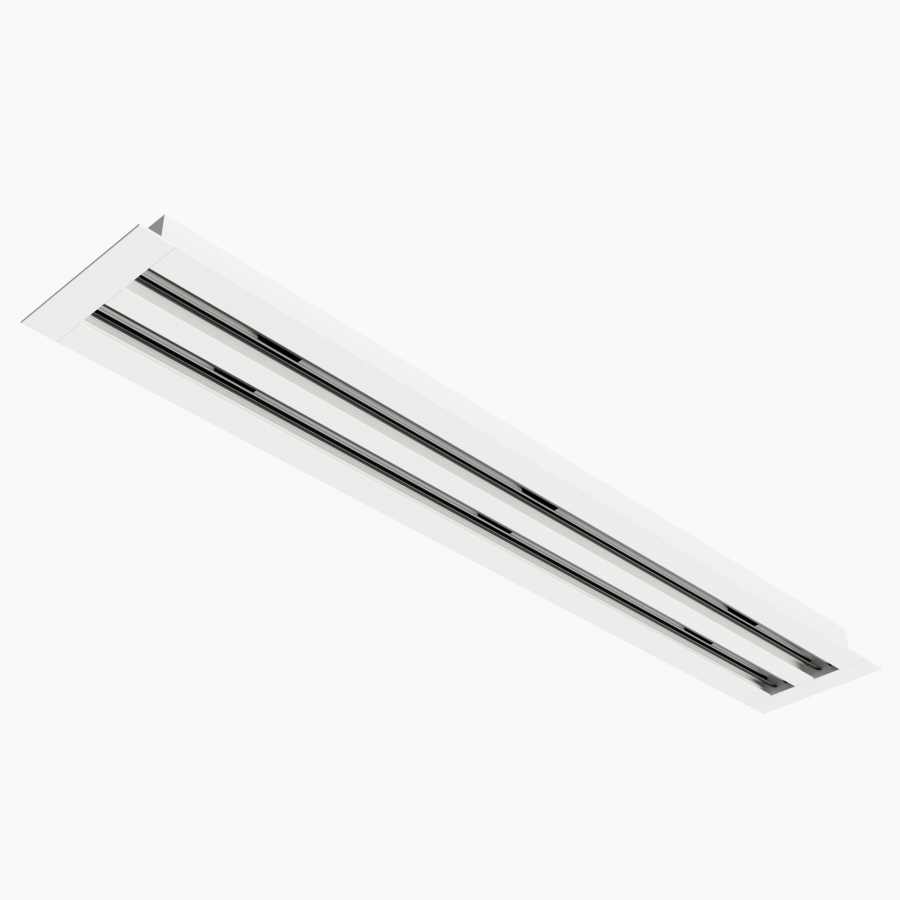

Difuzor Liniar Slot cu Fantă 25 mm | Ventilație pentru Plafon Fals

Difuzorul liniar slot cu fantă de 25 mm are lamele ajustabile și este utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil și destinat pentru montaj în plafon fals.

Difuzorul se poate executa cu 1÷4 fante de lățime 25 mm.
Lamelele difuzorului sunt ajustabile și permit reglarea debitului de aer.
Difuzoarele cu lungimi mari au lamelele segmentate la dimensiunea maximă de 1500 mm.
Se pot realiza configurații perimetrale prin utilizarea unor secțiuni de colț (unghi 90ᵒ).
Limite dimensionale, lungime difuzor: minim 0.3m și maxim 3.1m.

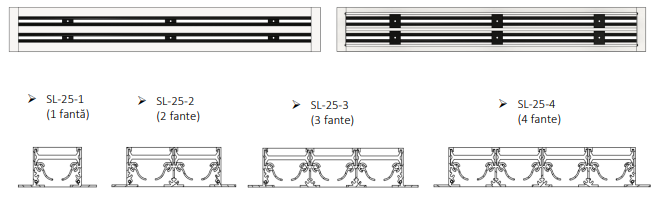

Schiţă tehnică :

SL-25 - Liniar

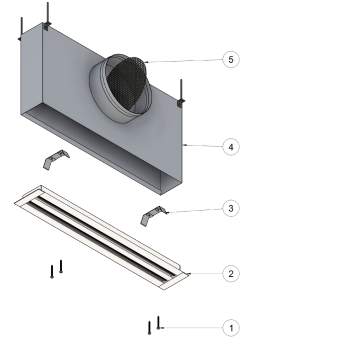

Specificaţii produs


1 - Șurub fixare
2 - Difuzor slot SL-25-2
3 - Bracket (sistem de tip “U”)
4 - Plenum (opțional)
5 - Clapetă perforată (opțional)

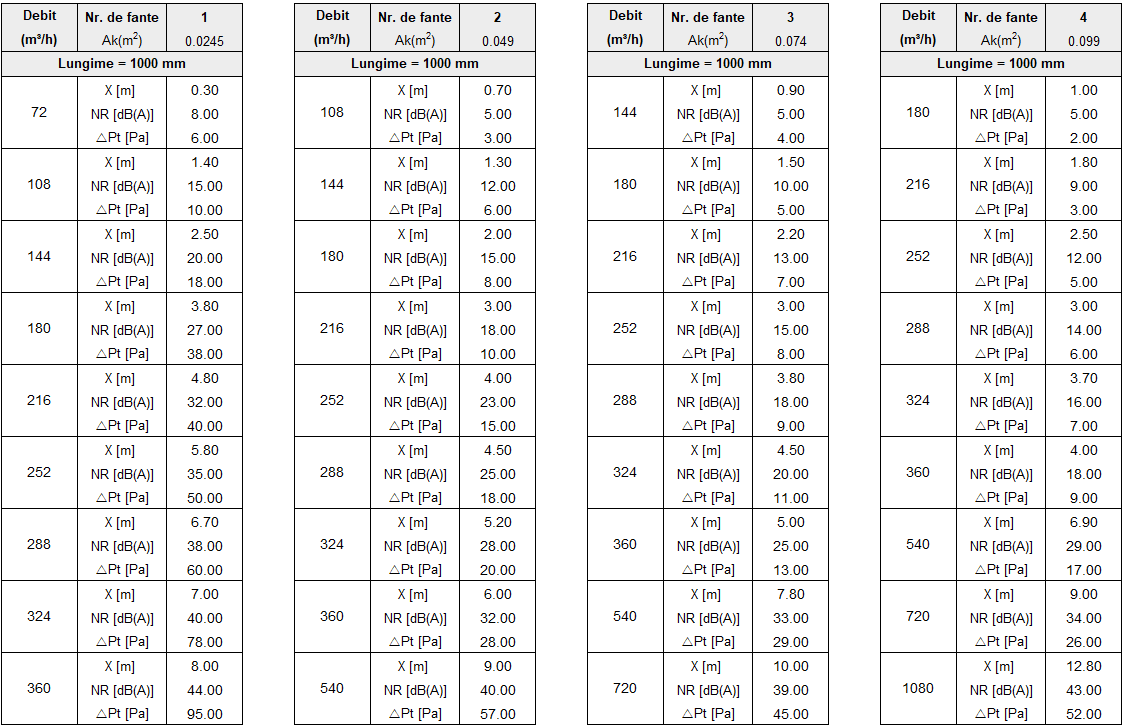

Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.25 m/s
NR [dB(A)] - Nivelul de zgomot pentru o atenuare a camerei de 8dB
∆Pt [Pa] - Pierderea de presiune
Veff [m/s] - Viteza aerului în difuzor

Notă
Valorile sunt furnizate pentru o înălțime a camerei de 2.7m.
Lungimea jetului de aer este dată pentru descărcare orizontală.

Accesorii :

Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) şi canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu urechi pentru suspendare.


La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.


Clapetă perforată


Clapeta se montează pe ștuțul adaptorului și are rolul de uniformizare și echilibrare a debitului de aer.

Montaj :

Difuzorul se montează în plafon fals continuu sau pe perete.
Fixarea difuzorului de plenum se realizează prin intermediul sistemelor de montaj tip “U” (bracket), poziționate în interiorul plenumului și a șuruburilor.

Montaj în plafon fals continuu

Documentație

• Difuzor slot fantă 25 mm SL-25 - Fișa Tehnică
• Aviz și Agrement Tehnic
