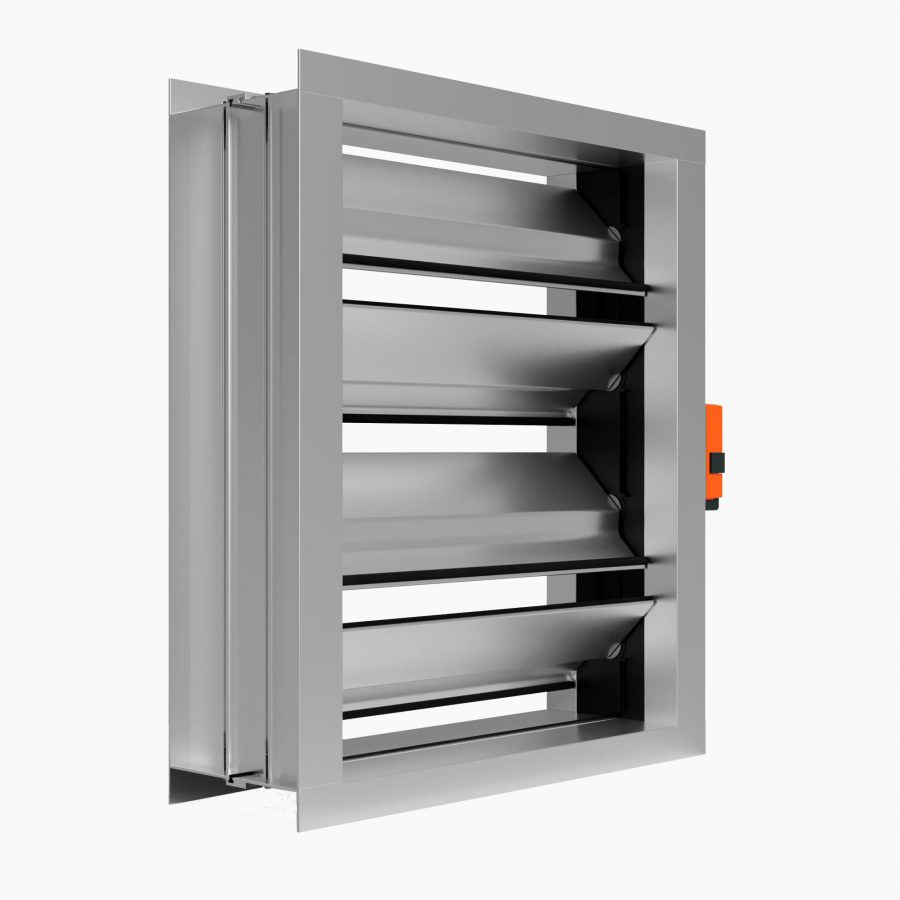

VCD -Clapetă Reglaj Debit - Reglare Manuală sau Electrică

VCD este o clapetă de reglaj rectangulară, din aluminiu, cu lamele opozabile.
Clapeta rectangulară se montează pe tronsoanele de tubulatură rectangulară sau perete.
Clapeta se confecționează cu acționare manuală sau electrică.
Conform EN 1751 clapeta este clasa 2 de etanșare.
Lățimea lamelei este de 100 mm și nu este ajustabilă.
Lamelele sunt paralele cu lungimea.
Produsul este prevăzut cu garnitură de etanșare poziționată pe ramă și lamele.
Sistemul de acționare manual are element de blocare.
Maneta de acționare/servomotorul acționează deschiderea/închiderea lamelelor prin intermediul unui ax 12 x 12 mm.
Montajul servomotorului pe placa de susținere se realizează facil.

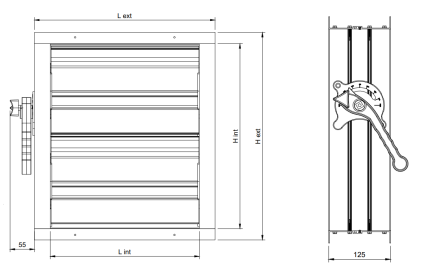

Schiţă tehnică

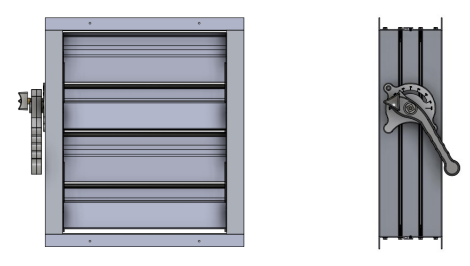

Clapetă cu acţionare manuală (VCD)

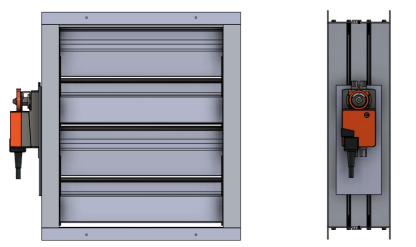

Clapetă cu acţionare electrică (VCD-S)

Servomotorul montat pe VCD-S se comandă separat.
Cota W este dată de servomotor.

Legendă

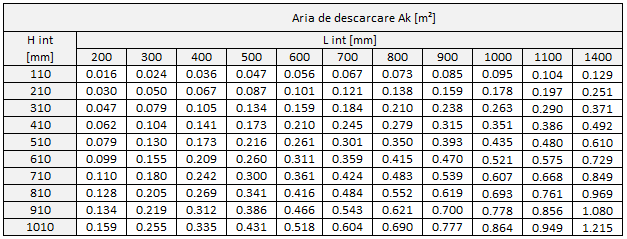

Ak [m²] - Suprafața liberă
∆Pt [Pa] - Pierderea de presiune
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei

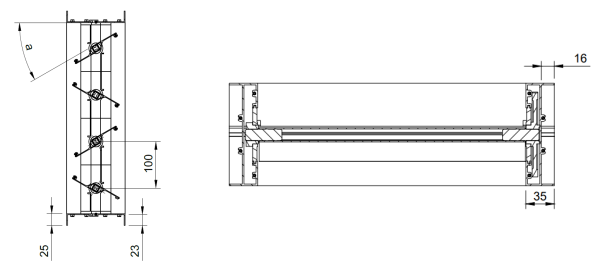

a - Unghiul lamelei

Produsul se poate livra cu servomotor Belimo. Servomotorul este selectat în funcție de dimensiunea clapetei, tensiunea de alimentare, funcție de siguranță și de alte specificații tehnice menționate în proiect.

Servomotor Belimo

Montaj :

Clapeta se poate monta la capăt de tubulatură rectangulară, între două tronsoane de tubulatură rectangulară sau pe perete. Fixarea se realizează cu ajutorul șuruburilor.

Montaj între flanşele tubulaturii

Montaj la capăt de tubulatură rectangulară

Montaj pe perete

Documentație

• Clapetă reglaj debit VCD - Fișa Tehnică
• Aviz și Agrement Tehnic
