RCD-H-R Anemostat pentru plafon înalt | Montaj plafon fals casetat 600x600 mm

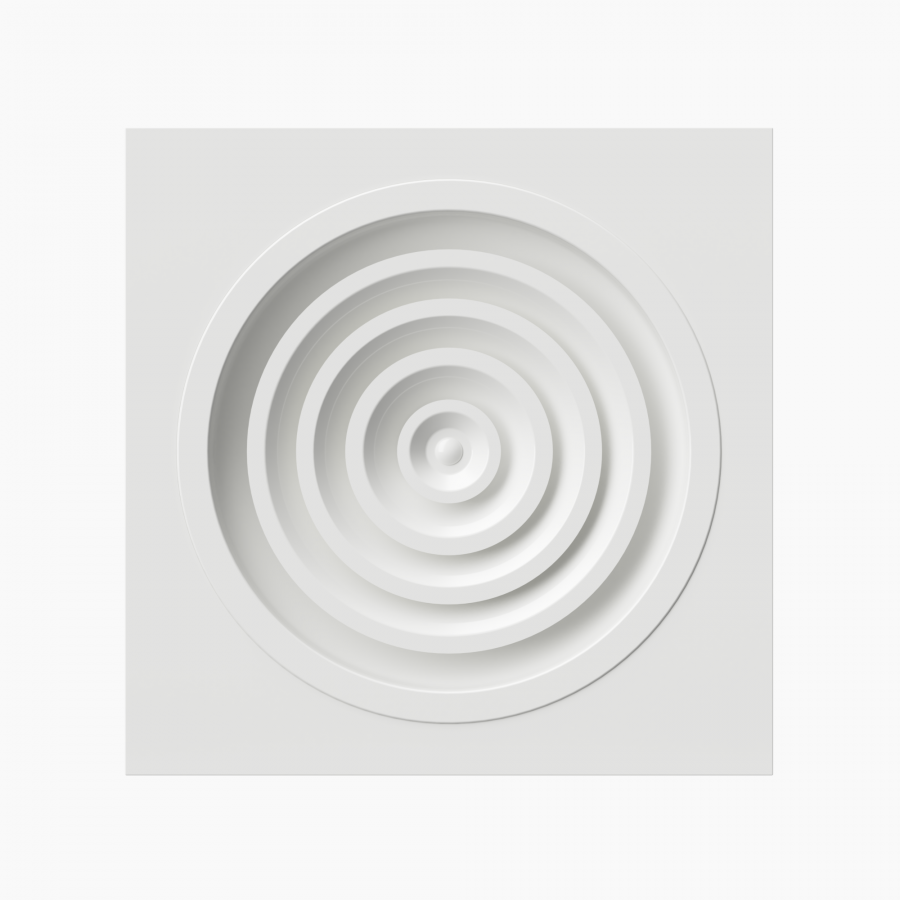

Anemostat pentru plafon înalt cu panou frontal pătrat și racordare circulară.
RCD-H-R este recomandat pentru tavan fals casetat 600×600 mm.
Designul produsului determină un nivel ridicat al ratei de inducție.
Anemostatul se poate utiliza pentru introducerea sau evacuarea aerului.
Înălțime de instalare 2.7-6 m.
Difuzorul are placa frontală pătrată 595×595 mm și racord de conectare circular.
Conurile centrale sunt ajustabile.
Anemostatul este disponibil cu următoarele diametre de conectare: 100, 150, 160, 200, 250, 300 și 315 mm.

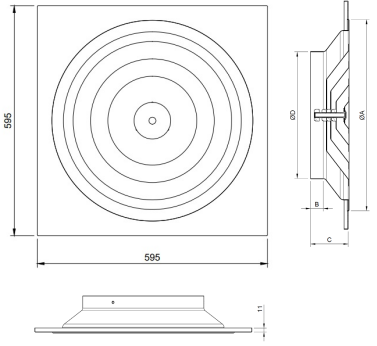

Schiţă tehnică



Specificaţii produs





1 - Anemostat RCD-H-R
2 - Plenum (opțional)

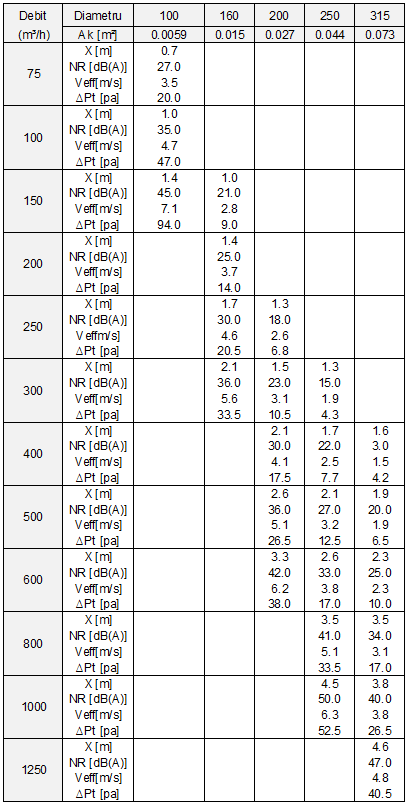

Legendă
Ak [m²] - Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.25 m/s
Veff[m/s] - Viteza aerului în anemostat
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Difuzorul RCD-H-R poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală. Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Opțional se poate livra registru de reglaj debit DAM-RCDH.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.

La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.


Registru de reglaj DAM-RCDH

Pentru reglarea debitului de aer se poate utiliza DAM-RCDH.

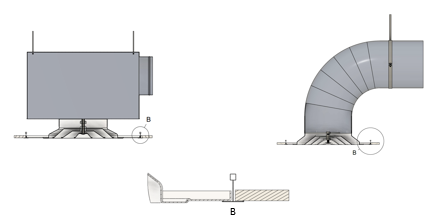

Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat.

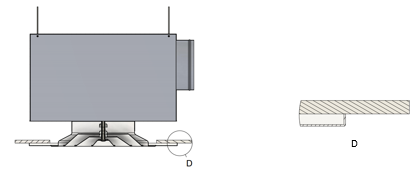

Montaj în plafon fals casetat


Montaj în plafon fals continuu


Suspendat în plafon

Documentație

• Anemostat circular RCD-H-R - Fișa Tehnică
• Aviz și Agrement Tehnic
