RCD-H Anemostat Circular Ajustabil pentru Plafon Înalt | Ventilație Eficientă

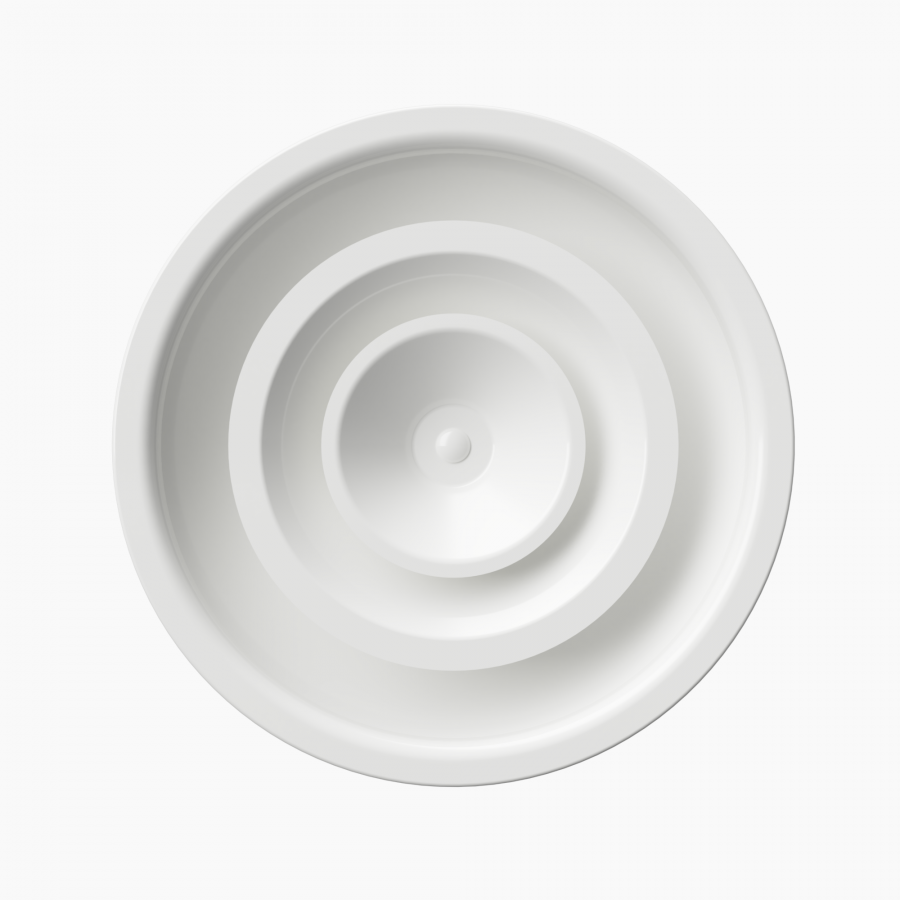

Anemostat circular pentru plafon înalt cu conuri centrale ajustabile.
Designul produsului determină un nivel ridicat al ratei de inducție.
Anemostatul se poate utiliza pentru introducerea sau evacuarea aerului.
Înălțime de instalare 2.7-6 m.
Difuzorul este prevăzut cu conuri ajustabile.
Anemostatul este disponibil cu următoarele diametre: 100, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500 și 630 mm.

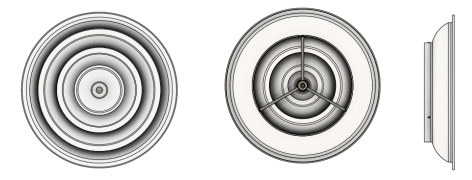

Schiţă tehnică



Specificaţii produs

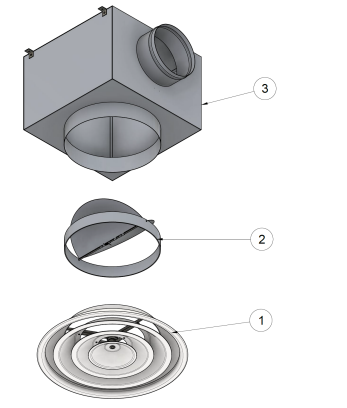

1 - Anemostat RCD-H
2 - Registru de reglaj DAM-RCDH (opțional)
3 - Plenum (opțional)

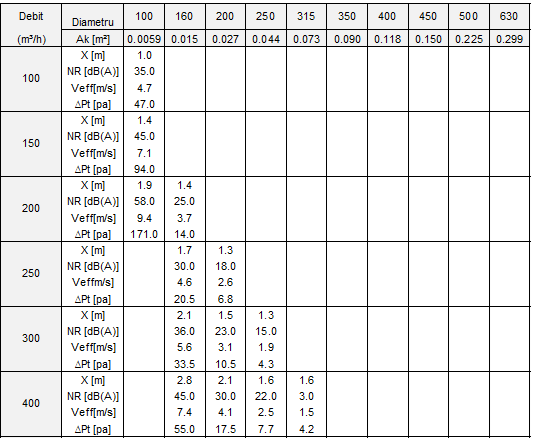

Legendă
Ak [m²] - Suprafața liberă
X [m] - Lungimea jetului de aer la viteza 0.25 m/s
Veff[m/s] - Viteza aerului în anemostat
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).

Difuzorul RCD-H poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală. Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
Opțional se poate livra registru de reglaj debit DAM-RCDH.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.

La cerere, plenumul se poate izola la interior cu cauciuc elastomeric cu grosimea de 6 mm.


Registru de reglaj DAM-RCDH

Pentru reglarea debitului de aer se poate utiliza DAM-RCDH

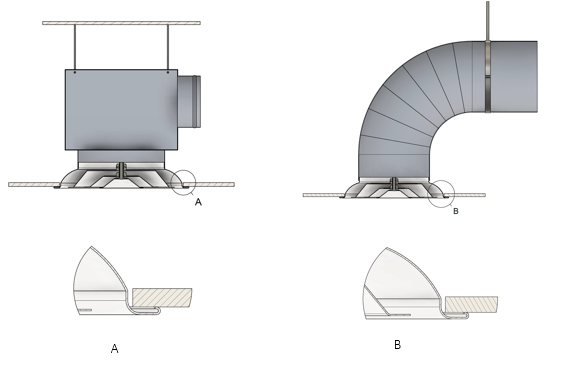

Difuzorul se poate instala suspendat sau în plafon fals. Fixarea se realizează cu ajutorul șuruburilor în racordul difuzorului.

Montaj în plafon continuu


Suspendat în plafon

Documentație

• Anemostat circular RCD-H - Fișa Tehnică
• Aviz și Agrement Tehnic
