CD-4 Anemostat pătrat | Refulare și evacuare aer pentru plafon

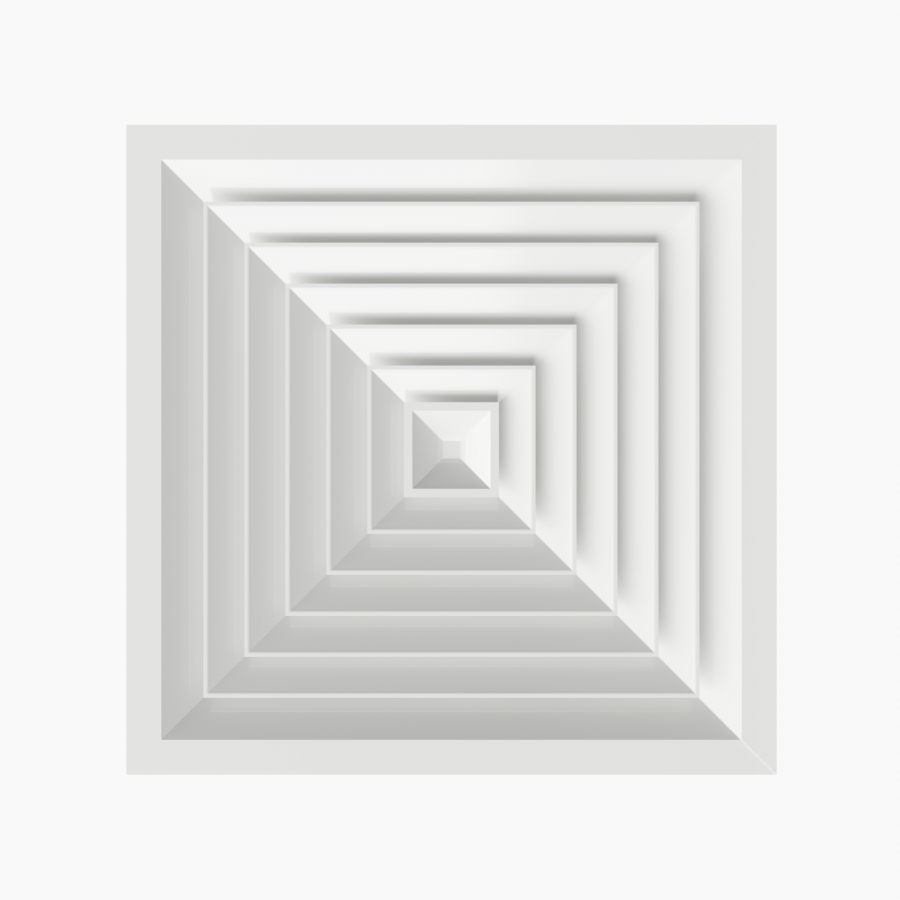

Anemostat pătrat cu lamelele poziționate în 4 direcții, din aluminiu, utilizat pentru refularea sau evacuarea aerului.
Anemostatul se poate utiliza în instalații cu debit de aer constant sau variabil și este destinat pentru spații cu înălțimea <4m.
Utilizat pentru montaj în plafon.
Permite descărcarea aerului pe orizontală la nivelul plafonului.
Partea centrală este detașabilă ceea ce facilitează montajul.
Reglarea debitului de aer se poate realiza prin montarea unui registru de reglaj debit (OBD) pe racordul difuzorului.
Instalarea difuzorului este facilă.

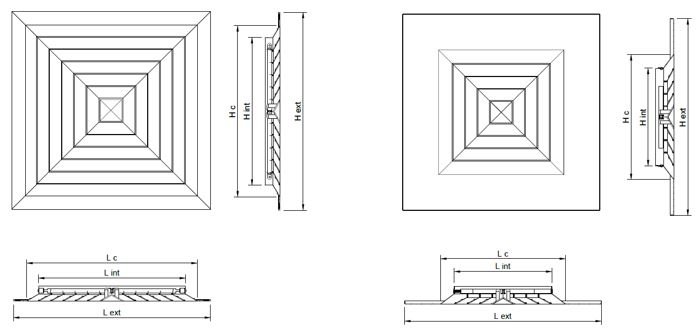

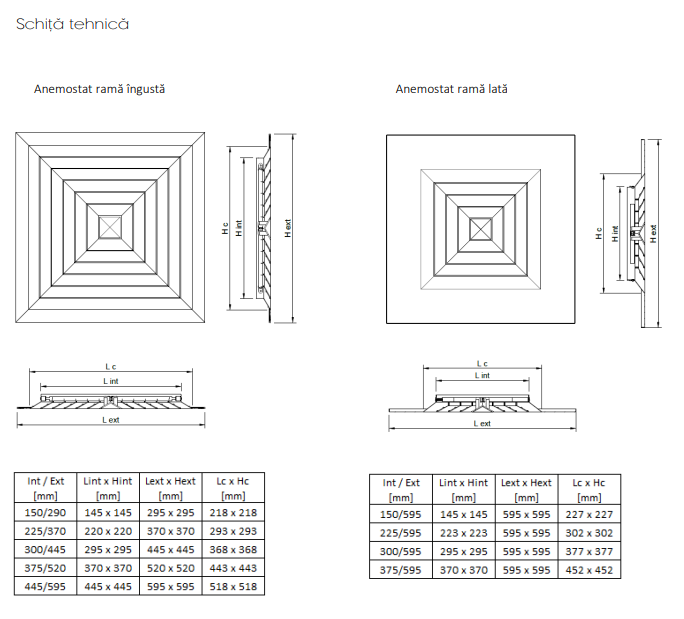

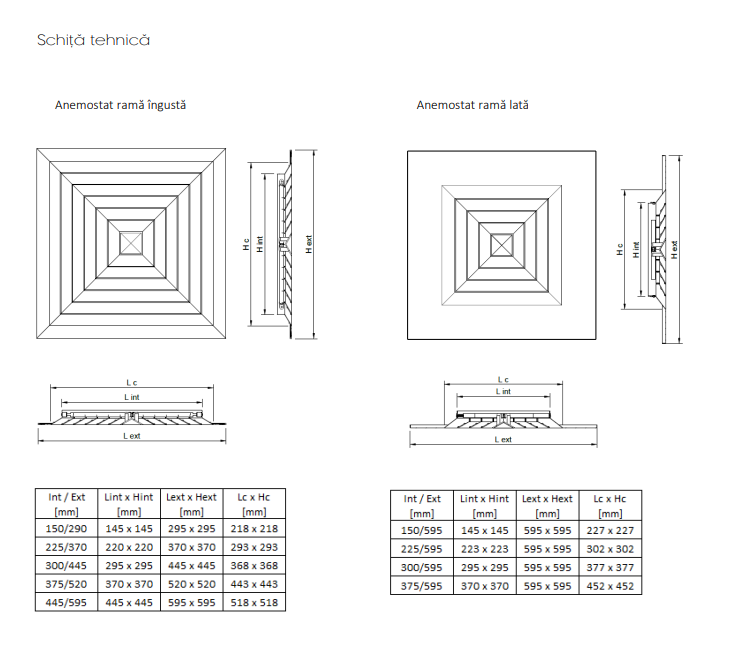

Schiţă tehnică

Anemostat ramă îngustă                                      Anemostat ramă lată

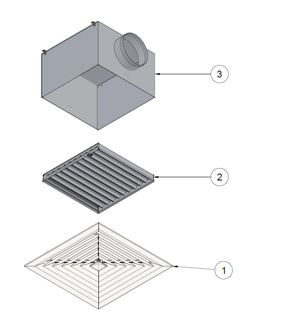

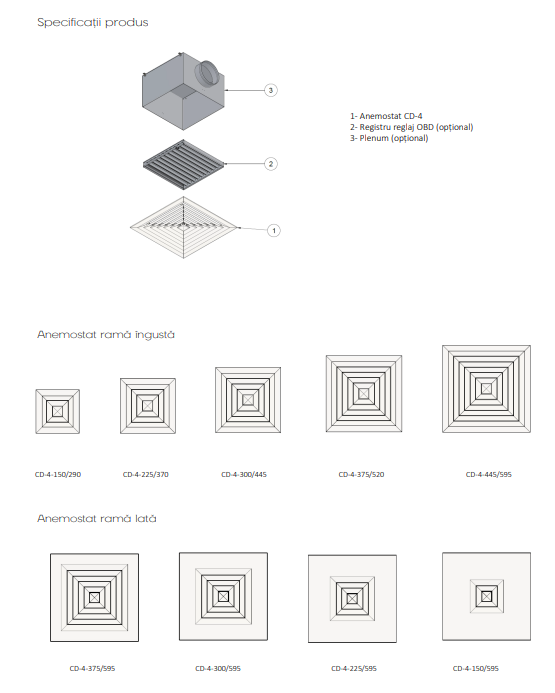

Specificaţii produs





1- Anemostat CD-4
2- Registru reglaj OBD (opțional)
3- Plenum (opțional)

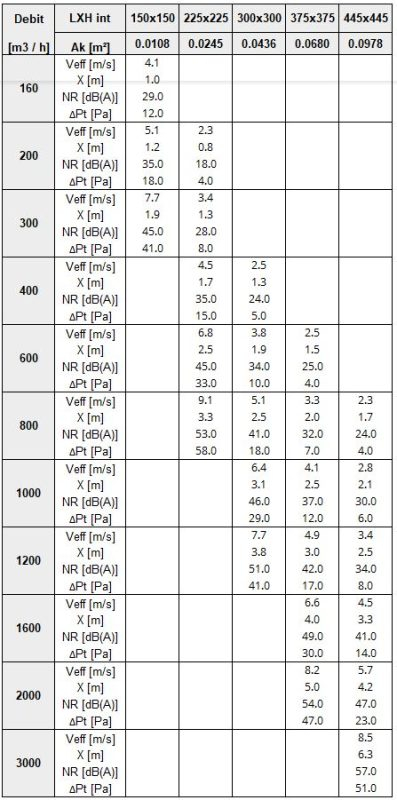

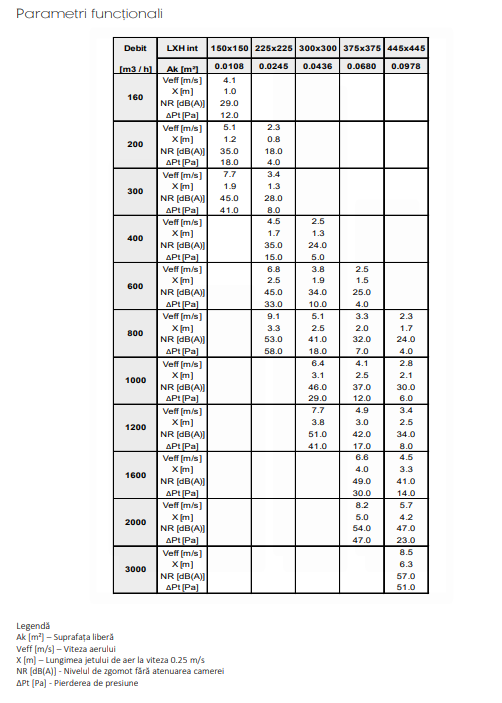

Legendă
Ak [m²] – Suprafața liberă
Veff [m/s] – Viteza aerului
X [m] – Lungimea jetului de aer la viteza 0.25 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune

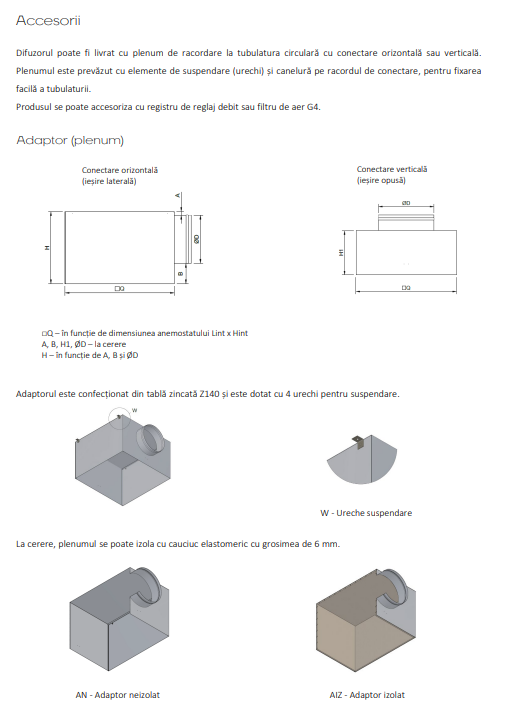

Difuzorul poate fi livrat cu plenum de racordare la tubulatura circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Produsul se poate accesoriza cu registru de reglaj debit sau filtru de aer G4.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu 4 urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.

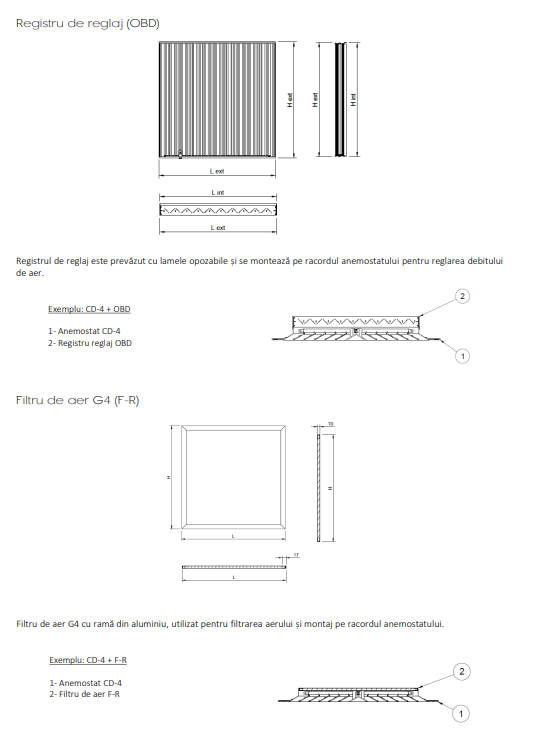

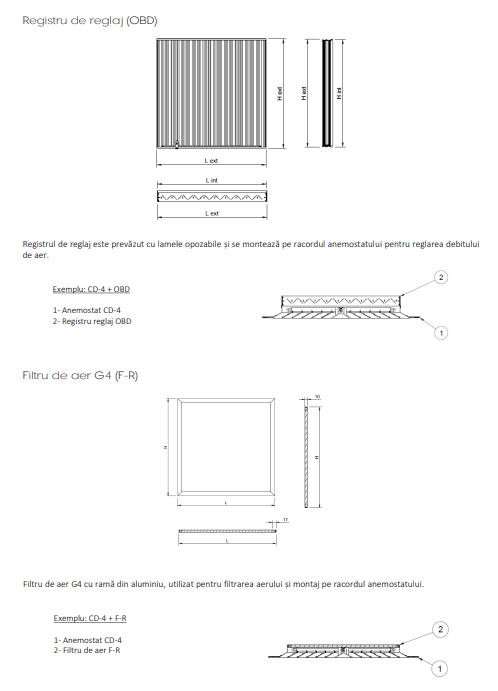

Registru de reglaj (OBD)

Registrul de reglaj este prevăzut cu lamele opozabile și se montează pe racordul anemostatului pentru reglarea debitului de aer.

Filtru de aer G4 (F-R)

Filtru de aer G4 cu ramă, din aluminiu, utilizat pentru filtrarea aerului și montaj pe racordul anemostatului.

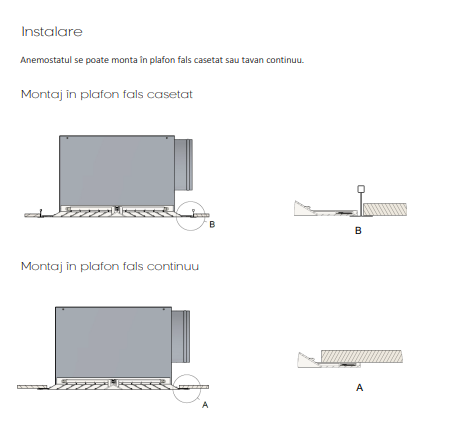

Anemostatul se poate monta în plafon fals casetat sau tavan continuu.

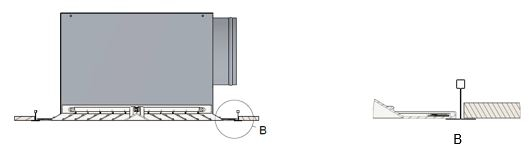

Montaj în plafon fals casetat

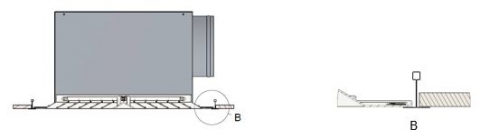

Montaj în plafon fals continuu

Documentație

• Anemostat CD-4- Fișa Tehnică
• Aviz și Agrement Tehnic
